GSM-репітери та підсилювачі мобільного сигналу

GSM-репітери та підсилювачі мобільного сигналу допомагають організувати стабільний голосовий зв’язок і мобільний інтернет у місцях, де сигнал оператора слабшає або частково зникає. Таке обладнання використовують у приватних будинках, квартирах, офісах, магазинах, складських і виробничих приміщеннях, на підземних поверхах та в автомобілях.

У каталозі GSM SOTA представлені репітери для мереж Київстар, Vodafone і lifecell, а також готові комплекти, антени, коаксіальні кабелі, розгалужувачі та інші компоненти систем посилення. Щоб обладнання працювало правильно, його потрібно вибирати не лише за назвою оператора, а насамперед за частотним діапазоном, рівнем зовнішнього сигналу, площею об’єкта та особливостями приміщення.

Що таке GSM-репітер і як він працює

Репітер — це двонапрямний підсилювач, який приймає сигнал базової станції мобільного оператора, підсилює його та передає всередину будівлі. У зворотному напрямку система приймає сигнал від смартфонів та інших абонентських пристроїв і передає його до базової станції.

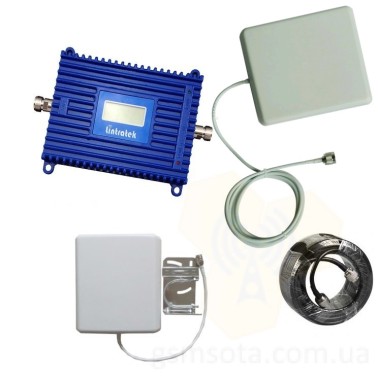

Типова система посилення мобільного зв’язку складається з таких компонентів:

• зовнішня, або донорна, антена — встановлюється на фасаді, даху чи щоглі та приймає сигнал оператора;
• GSM-репітер — підсилює сигнал у підтримуваних частотних діапазонах;
• внутрішня, або сервісна, антена — створює зону покриття всередині приміщення;
• коаксіальний кабель — з’єднує антени з репітером;
• ВЧ-роз’єми, перехідники та дільники — використовуються для підключення кабелів і декількох внутрішніх антен.

Репітер не створює мобільну мережу самостійно. Для його роботи зовні будівлі має бути доступний сигнал потрібного оператора й частотного діапазону. Якщо сигнал дуже слабкий або нестабільний, особливого значення набувають місце встановлення та коефіцієнт підсилення зовнішньої антени, втрати в кабелі й правильне налаштування системи.

Чому мобільний сигнал погіршується у приміщенні

Навіть у зоні покриття оператора зв’язок усередині будівлі може працювати нестабільно. На якість приймання впливають відстань до базової станції, рельєф місцевості, щільна забудова, навантаження на мережу та конструкція самого об’єкта.

Найчастіше сигнал послаблюють:

• залізобетонні стіни та перекриття;
• металеві фасади, дахи й сендвіч-панелі;
• енергоощадні вікна з металізованим покриттям;
• підвальні та напівпідвальні приміщення;
• велика відстань до базової станції;
• пагорби, лісосмуги та інші природні перешкоди;
• розташування приміщення всередині великої будівлі.

У таких умовах телефон може показувати одну-дві поділки, втрачати мережу під час розмови або перемикатися між різними стандартами зв’язку. Правильно спроєктована система з репітером допомагає перенести доступний зовнішній сигнал усередину об’єкта та створити стабільнішу зону обслуговування.

Як вибрати репітер за частотним діапазоном

Один із головних параметрів — частоти, на яких працює мобільна мережа у конкретній точці. Той самий оператор може використовувати різні діапазони залежно від населеного пункту, базової станції та доступної технології. Тому вибирати репітер лише за назвою оператора неправильно.

Призначення частот може змінюватися під час модернізації мереж операторів. Перед придбанням бажано виконати вимірювання за допомогою смартфона із сервісним режимом, спеціального застосунку або професійного аналізатора спектра.

Для посилення окремої мережі можна вибрати однодіапазонний репітер. Якщо на об’єкті потрібно одночасно покращити голосовий зв’язок і мобільний інтернет або забезпечити роботу декількох операторів, доцільно розглянути дво-, три- чи п’ятидіапазонну модель.

У каталозі також доступні окремі категорії обладнання для посилення сигналу 3G та 4G/LTE.

Однодіапазонний чи багатодіапазонний репітер

Однодіапазонні моделі

Працюють в одному частотному діапазоні. Це раціональний вибір, коли точно відомо, на якій частоті доступний потрібний вид зв’язку. Такі пристрої зазвичай коштують дешевше, але не можуть підсилювати мережі, що працюють в інших діапазонах.

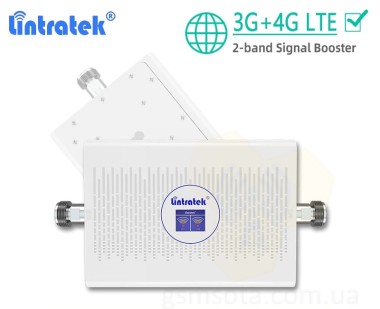

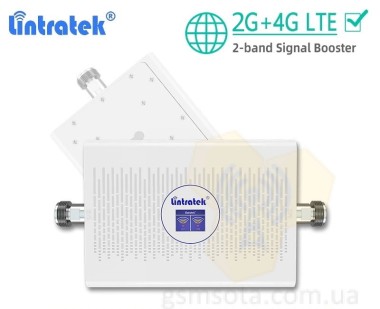

Дводіапазонні репітери

Одночасно підсилюють два діапазони. Їх часто вибирають, коли потрібно покращити голосові виклики та мобільний інтернет або забезпечити стабільніший зв’язок для декількох операторів.

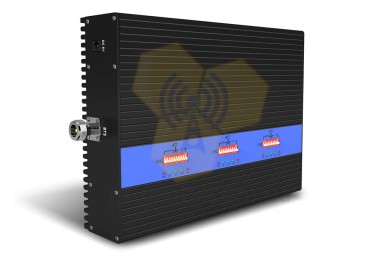

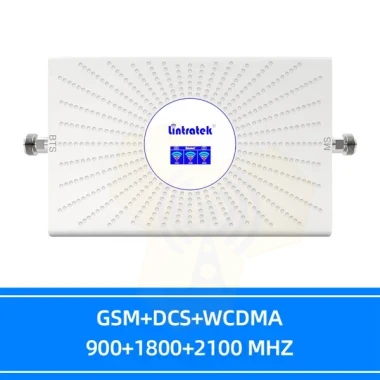

Три- та п’ятидіапазонні системи

Призначені для об’єктів, де використовуються різні оператори й стандарти. Такі рішення актуальні для офісних центрів, магазинів, ресторанів, готелів, складських комплексів і виробничих підприємств. Для їх встановлення особливо важливі попередні вимірювання та грамотний розрахунок системи.

Потужність і коефіцієнт підсилення

Під час вибору репітера потрібно розрізняти два параметри: коефіцієнт підсилення та вихідну потужність.

• Коефіцієнт підсилення, дБ, показує, наскільки пристрій здатний підсилити прийнятий сигнал.
• Вихідна потужність, дБм або мВт, впливає на можливу площу покриття та кількість внутрішніх антен.

Заявлена виробником площа покриття є орієнтовною. Реальний результат залежить від рівня сигналу на зовнішній антені, планування приміщення, матеріалу стін, довжини й типу кабелю, кількості дільників та внутрішніх антен. Два однакові репітери на різних об’єктах можуть забезпечувати різну площу стабільного покриття.

Для квартири або невеликого офісу може бути достатньо компактного комплекту з однією внутрішньою антеною. Для багатоповерхової будівлі, складу чи виробничого приміщення часто потрібні потужніший репітер, декілька сервісних антен і попередній радіочастотний розрахунок.

Як вибрати антену та кабель

Якість роботи системи залежить не тільки від репітера. Неправильно підібрана антена або кабель із великими втратами може суттєво зменшити ефективність навіть потужного підсилювача.

Зовнішня антена

Спрямована антена підходить для роботи з конкретною базовою станцією та може бути корисною за слабкого сигналу або наявності перешкод. Всеспрямована модель приймає сигнал з різних напрямків, але зазвичай має меншу вибірковість. Вибір залежить від радіообстановки на об’єкті.

Внутрішня антена

Стельові антени зручні для рівномірного покриття відкритих приміщень. Панельні моделі формують спрямованішу зону та можуть встановлюватися на стіні. Для декількох поверхів або ізольованих кімнат може знадобитися кілька внутрішніх антен.

Коаксіальний кабель

Втрати в кабелі зростають разом із його довжиною та робочою частотою. Для довгих трас і високочастотних діапазонів варто використовувати низьковтратний коаксіальний кабель. Також важливі правильний монтаж ВЧ-роз’ємів, герметизація зовнішніх з’єднань і мінімальна кількість непотрібних переходів.

Чому важливе правильне встановлення

Зовнішня та внутрішня антени повинні мати достатню просторову й електромагнітну розв’язку. Якщо посилений сигнал внутрішньої антени потрапляє назад на зовнішню, система може перейти в режим самозбудження. Це знижує якість зв’язку, змушує репітер зменшувати потужність або може створювати перешкоди для мережі оператора.

Під час монтажу необхідно:

1. визначити частоти та рівень сигналу зовні будівлі;
2. вибрати оптимальне місце й напрямок зовнішньої антени;
3. забезпечити достатню відстань та екранування між антенами;
4. прокласти кабель із мінімально можливими втратами;
5. перевірити якість ВЧ-з’єднань;
6. налаштувати підсилення для кожного діапазону;
7. перевірити відсутність самозбудження та завад;
8. виміряти результат у всіх потрібних зонах.

Моделі з автоматичним регулюванням підсилення та контролем вихідної потужності спрощують налаштування, але не усувають вимог до правильного розташування антен і якісного монтажу.

Де використовують підсилювачі мобільного сигналу

• Приватні будинки та дачі. Для покращення голосового зв’язку й мобільного інтернету за містом.
• Квартири. Якщо сигнал послаблюється через товсті стіни, розташування на нижньому поверсі або енергоощадні вікна.
• Офіси й магазини. Для стабільного зв’язку співробітників, клієнтів, терміналів та іншого мобільного обладнання.
• Підвальні приміщення. Для передавання доступного зовнішнього сигналу всередину об’єкта.
• Склади та виробництва. Для створення покриття на значній площі за допомогою декількох внутрішніх антен.

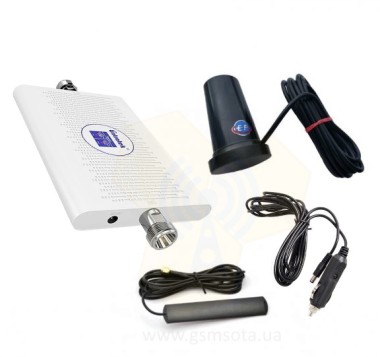

• Автомобілі та спеціальний транспорт. Для покращення приймання під час руху в районах із нестабільним покриттям.

Що потрібно знати перед замовленням

Щоб підібрати репітер і комплектуючі, бажано підготувати таку інформацію:

• місце розташування об’єкта;
• оператори, сигнал яких потрібно посилити;
• потрібний тип зв’язку — голосові виклики, мобільний інтернет або обидва варіанти;
• рівень і частотний діапазон доступного зовнішнього сигналу;
• площа, кількість поверхів і планування приміщення;
• матеріал зовнішніх та внутрішніх стін;
• передбачуване місце встановлення зовнішньої антени;
• орієнтовна довжина кабельної траси.

За цими даними можна визначити необхідні частотні діапазони, потужність репітера, тип антен, марку кабелю та кількість внутрішніх точок покриття.

Професійний підбір і монтаж GSM-репітера

GSM SOTA пропонує обладнання для самостійного встановлення та комплексні рішення під ключ. Наші спеціалісти допоможуть визначити робочі частоти, підібрати сумісний репітер, антени, кабель і комплектуючі, а також розрахувати систему для конкретного об’єкта.

Для складних об’єктів доцільне попереднє радіотехнічне обстеження. Воно дозволяє оцінити рівні сигналу різних операторів, знайти оптимальне місце для донорної антени та визначити кількість внутрішніх антен. Після монтажу система налаштовується й перевіряється у всіх запланованих зонах покриття.

Не вибирайте репітер лише за максимальною потужністю або заявленою площею. Найкращий результат забезпечує узгоджена система, у якій правильно підібрані частоти, антени, кабель, роз’єми та рівень підсилення.
