Правильний коаксіальний роз’єм визначають не лише за зовнішнім виглядом. Для стабільної роботи антени GSM/3G/4G, репітера мобільного зв’язку або вимірювального тракту потрібно узгодити імпеданс, частотний діапазон, тип фіксації, кабель і умови експлуатації.
У таблиці зібрані поширені ВЧ-конектори для мобільного зв’язку, Wi-Fi, GPS, телебачення та лабораторних вимірювань. Переглянути доступні моделі можна в каталозі ВЧ-роз’ємів, перехідників і готових пігтейлів.
Значення нижче характеризують сімейство інтерфейсів. Для покупки завжди перевіряйте паспорт конкретного роз’єму: гранична частота, КСХН, потужність, PIM і герметичність залежать від конструкції, кабелю та виробника.
| Фото | Тип | Імпеданс | Типова межа частоти | Фіксація | Ресурс* | Кабелі / монтаж | Де застосовують |
|---|---|---|---|---|---|---|---|

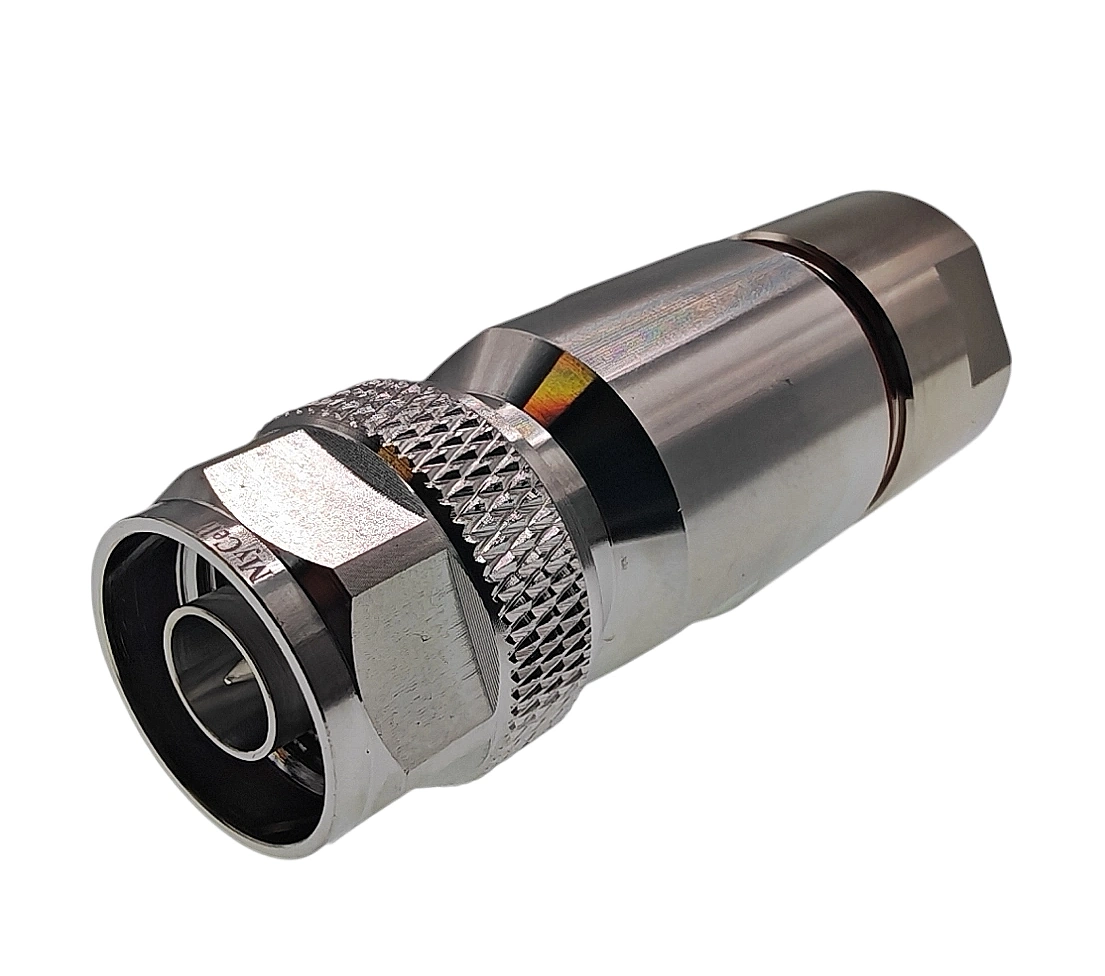

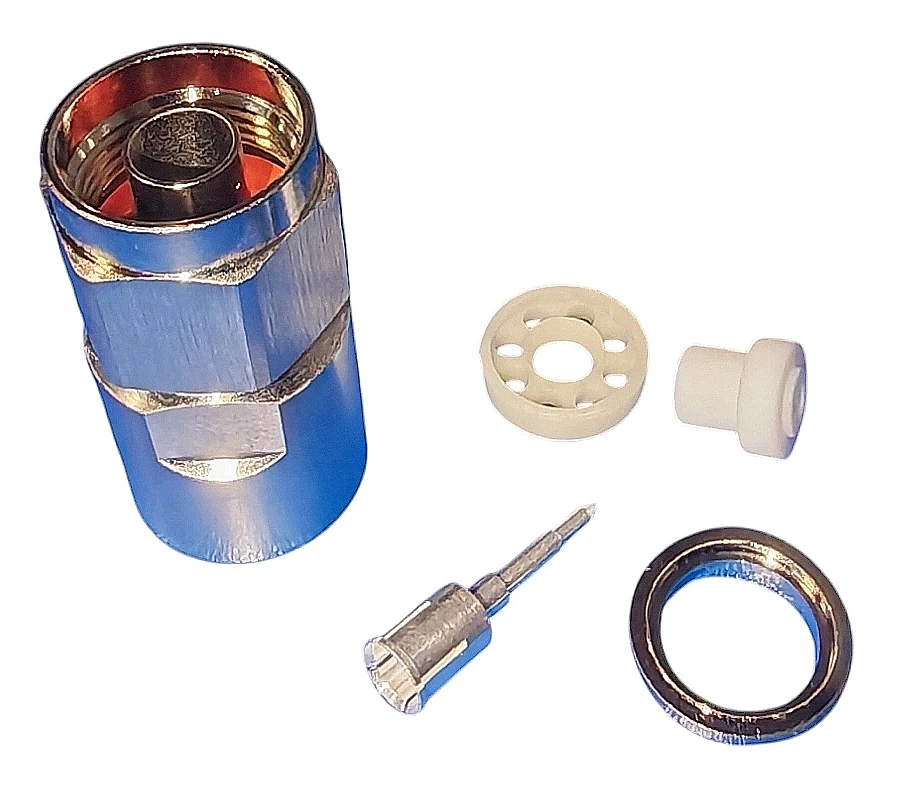

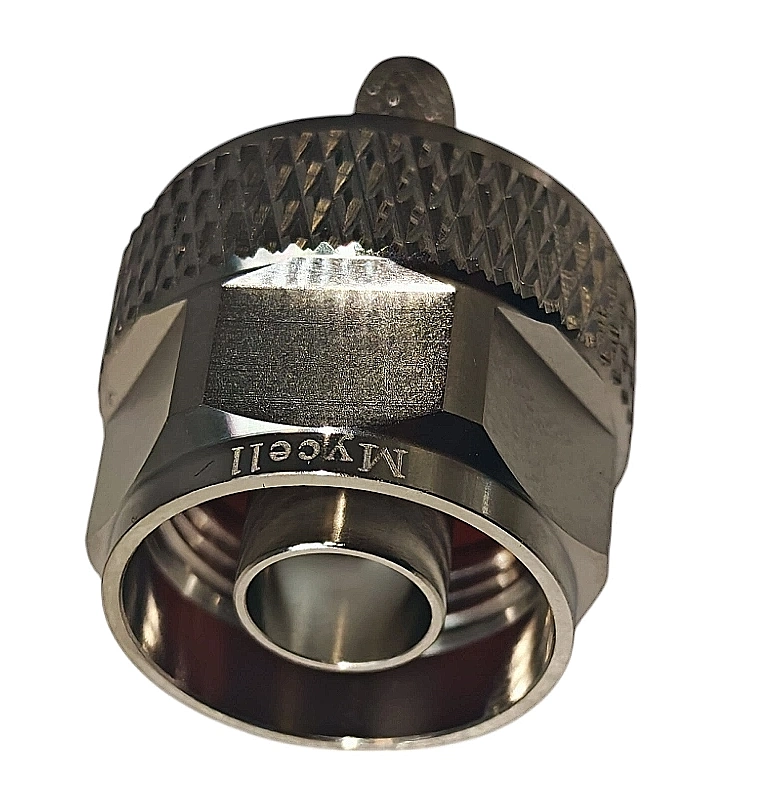

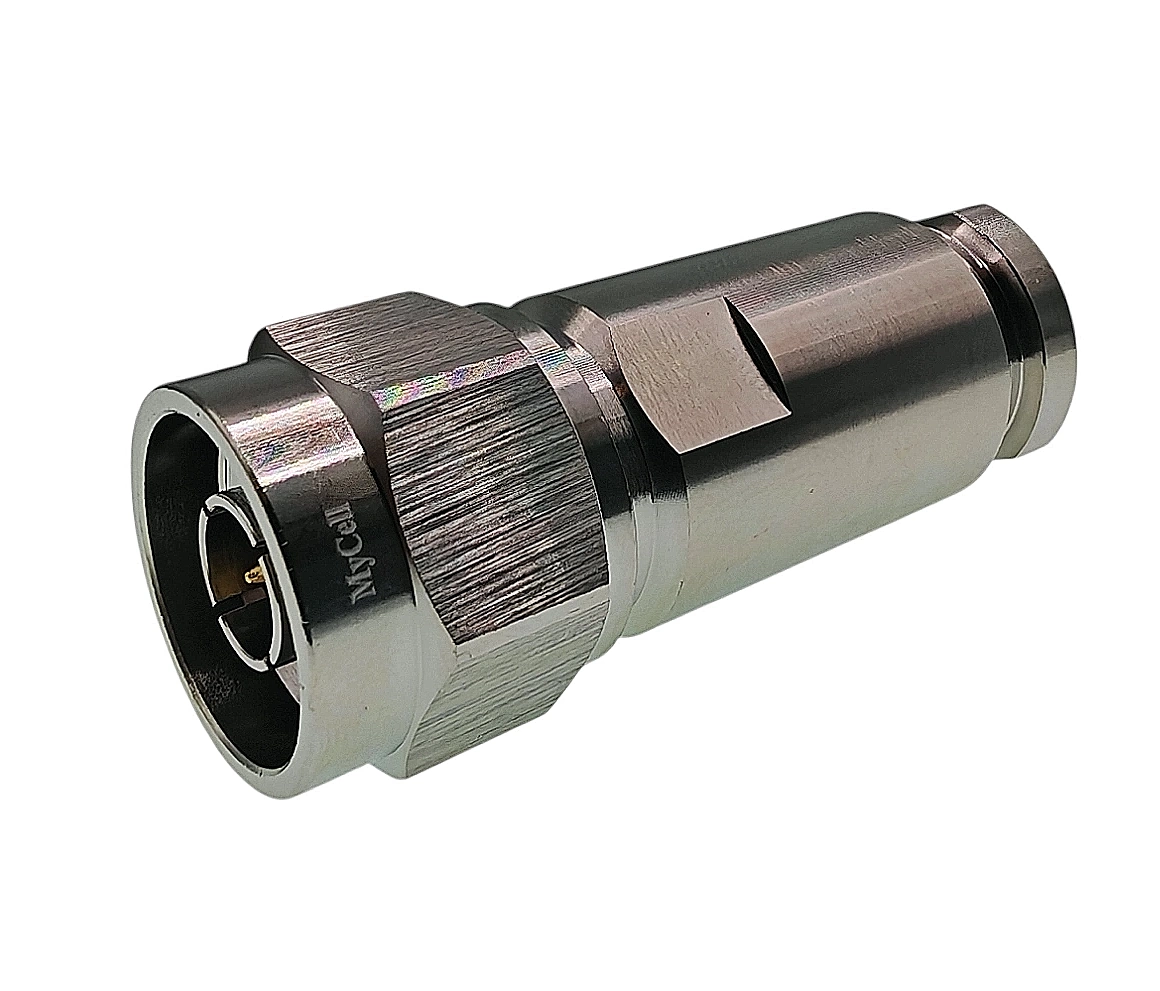

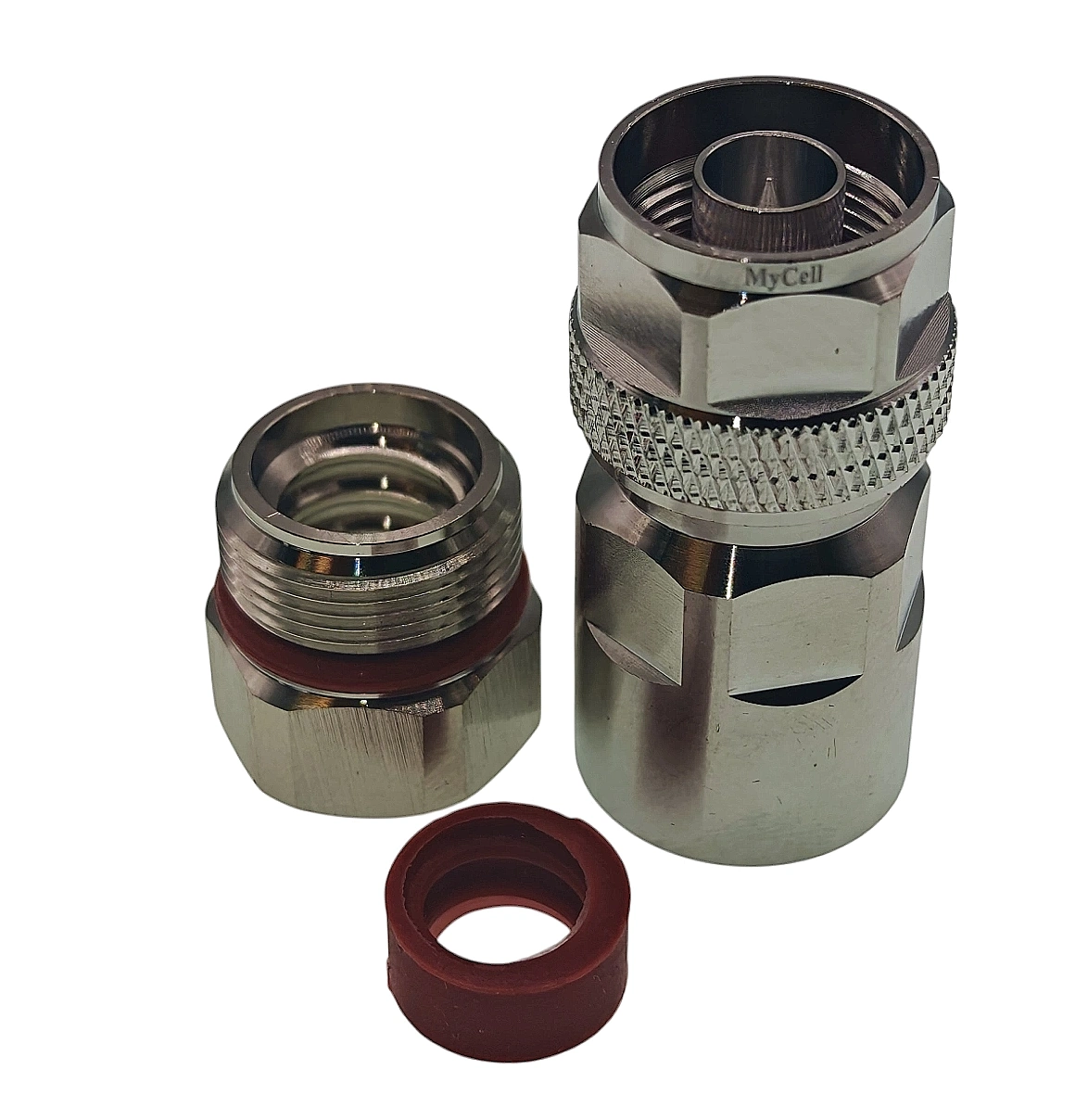

| N-Type plug штекер |
50 Ом | DC–11 ГГц до 18 ГГц у спецверсіях |
Різьба 5/8-24 | ≈500 циклів | RG-58, RG-213, LMR-400; обтиск/пайка | Зовнішні антени, репітери, базові станції основний для GSM/LTE |
|

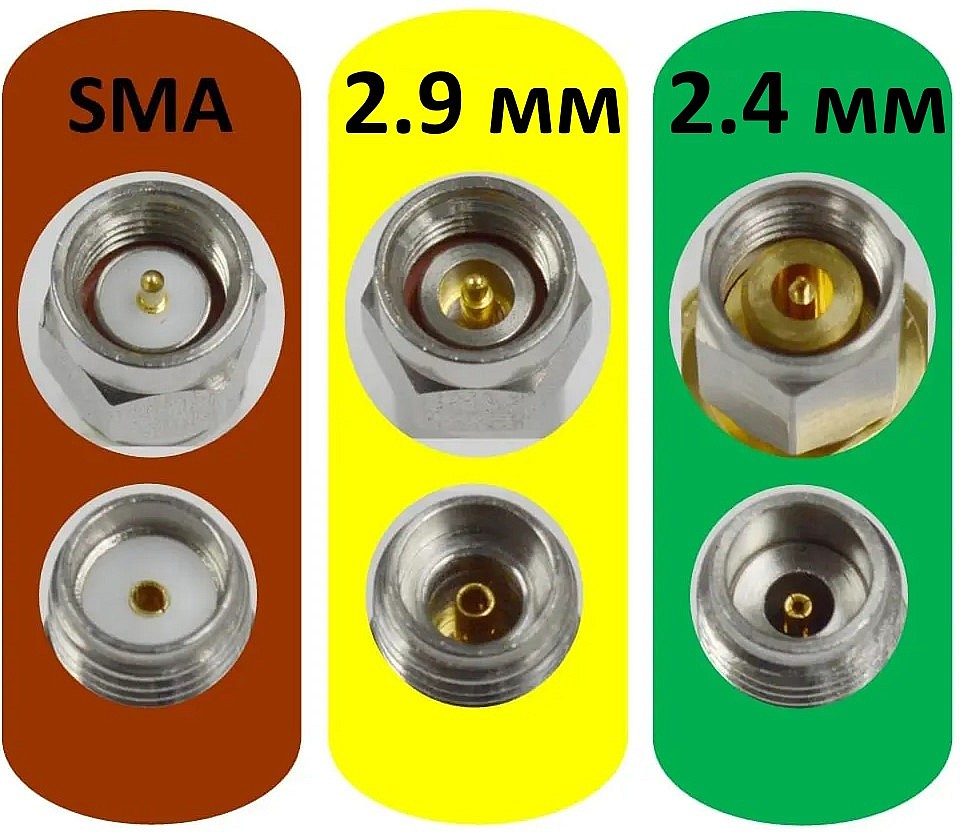

| N-Type jack гніздо, bulkhead |
50 Ом75 Ом окремо | DC–11 ГГц залежить від виконання |
Різьбова пара | ≈500 циклів | Панель, корпус, друкована плата | Антенні вводи, репітери, фільтри, грозозахист | |
| SMA | 50 Ом | DC–18 ГГц до 26,5 ГГц у прецизійних версіях |
Різьба 1/4-36 | ≈500 циклів | RG-174, RG-316, 1.13/1.37 мм, PCB | Модеми, роутери, GPS/GNSS, Wi-Fi, вимірювання | |
| RP-SMA | 50 Ом | Зазвичай до 6–18 ГГц див. паспорт |
Різьба як у SMA | ≈500 циклів | RG-174, RG-316, тонкі micro-coax | Wi-Fi-роутери та антени не плутати із SMA |
|
| TNC | 50 Ом75 Ом окремо | DC–11 ГГц до 18 ГГц у спецверсіях |
Різьба 7/16-28 | ≈500 циклів | RG-58, RG-142, RG-400 | Транспорт, антени, вібронавантажені й зовнішні системи | |
| BNC | 50 Ом75 Ом окремо | Зазвичай DC–4 ГГц | Байонет, ¼ оберту | ≈500 циклів | RG-58, RG-59, RG-6; панель/PCB | Вимірювальні прилади, відео, тестові підключення | |
| F-Type | 75 Ом | Зазвичай до 1–3 ГГц | Різьба 3/8-32 | Залежить від конструкції | RG-6, RG-59; компресія/обтиск | Телебачення, SAT, DOCSIS не типовий для 50 Ом GSM |
|
| UHF / PL-259 | Ненормований умовно 50 Ом у НЧ трактах |
Практично до ≈300 МГц | Різьба 5/8-24 | Залежить від виробу | RG-58, RG-213; пайка/обтиск | CB, КХ/УКХ радіозв’язок не для сучасного LTE-тракту |
|
| 7/16 DIN | 50 Ом | До 7,5–8 ГГц | Потужна різьбова | ≈500 циклів* | ½″, ⅞″ feeder; польовий монтаж | Висока потужність, базові станції, низький PIM | |
| 4.3-10 | 50 Ом | DC–12 ГГц | Різьба, ручна або quick-lock | ≥100 циклів* | ¼″–½″ feeder, superflex | RRU—антена, фільтри, DAS, низький PIM сучасна мобільна інфраструктура |
|
| MMCX | 50 Ом | Зазвичай DC–6 ГГц | Snap-on із обертанням | ≈500 циклів* | RG-174, RG-316, micro-coax, PCB | GPS, модулі зв’язку, компактна апаратура | |
| U.FL / I-PEX MHF | 50 Ом | До 6–8 ГГц для поширених серій | Мікро snap-on | Близько 30 циклів* | 0,81–1,37 мм; SMT + готовий пігтейл | Wi-Fi/LTE/GNSS-модулі не для частого від’єднання |
* Ресурс наведено як поширений орієнтир. Конкретне значення беріть із datasheet артикула.
| Задача | Зазвичай обирають | Чому |
|---|---|---|
| Зовнішня GSM/LTE-антена або репітер | N-Type, 50 Ом | Надійна різьба, достатня потужність, доступні герметичні версії. |
| Підключення модема або роутера, GPS | SMA або RP-SMA | Компактність; потрібно уважно перевірити центральний контакт. |
| Високопотужна мобільна інфраструктура | 4.3-10 або 7/16 DIN | Низький PIM, механічна надійність, робота з feeder-кабелями. |
| Лабораторні та часті тестові підключення | BNC або SMA | BNC швидкий, SMA краще працює на вищих частотах. |
| Внутрішнє підключення радіомодуля | U.FL або MMCX | Малі габарити; U.FL має обмежений ресурс перепідключень. |
| Телебачення та супутниковий прийом | F-Type, 75 Ом | Сумісність із RG-6/RG-59 і 75-омним трактом. |
Потрібна готова кабельна збірка або перехідник? Перейдіть до каталогу ВЧ-роз’ємів і пігтейлів або підберіть відповідний коаксіальний кабель. Якщо маркування невідоме, надішліть консультанту фото роз’єму та модель обладнання.
Допустима потужність ВЧ-конектора зменшується зі зростанням частоти й температури та залежить від КСХН, висоти над рівнем моря, кабелю і якості монтажу. Тому число без умов може ввести покупця в оману. Для інженерного розрахунку використовуйте power-rating curve саме вибраного артикула, а не загальне значення для всього сімейства.
Іноді вони механічно стикуються, але це не означає електричну сумісність. В окремих серіях можлива й механічна деформація контактів. Правильно використовувати однаковий імпеданс по всьому тракту.
Зовнішня різьба може виглядати однаково, але стать центрального контакту інша. RP означає reverse polarity — «зворотна полярність» конструкції контакту, а не сигналу.
Для типових зовнішніх антен N-Type зазвичай механічно міцніший і зручніший для товстого низьковтратного кабелю. Водночас герметичність визначає конкретне виконання, а не лише назва інтерфейсу.
U.FL створений для компактних внутрішніх з’єднань і має значно менший ресурс, ніж SMA або N-Type. Для налагодження краще використовувати тестовий адаптер і правильний інструмент зняття.
Редакційна примітка: зображення створені спеціально для цієї статті як візуальні орієнтири. Вони не замінюють креслення інтерфейсу та фото конкретного товару.
