Дільники та спліттери: розподіл сигналу
Дільники сигналу використовують для розподілу радіочастотної потужності між кількома гілками, наприклад внутрішніми антенами системи підсилення. Поділ на два або більше виходів неминуче змінює рівні сигналу, тому кількість відгалужень потрібно враховувати в розрахунку тракту.
Де використовується та що потрібно знати
Схожі на вигляд пасивні пристрої можуть бути розраховані на різну кількість гілок і різні частотні смуги. Для кількох внутрішніх антен одного репітера потрібна схема, що враховує як номінальний поділ, так і додаткові втрати.
Що перевірити перед вибором
- Перевірте кількість портів і втрати вставлення на кожному виході
- Зіставте робочі частоти та хвильовий опір
- Оцініть допустиму потужність пристрою
- Не плутайте рівномірний дільник із напрямленим відгалужувачем
Порівняйте кількість портів, робочий діапазон, імпеданс та допустиму потужність. Не плутайте дільники з суматорами й напрямленими відгалужувачами: зовні схожі пристрої можуть мати різне призначення й характеристики.
Приклад практичного вибору
Для покриття двох віддалених кімнат від одного репітера може знадобитися дільник на два виходи та дві внутрішні антени. Але кожен вихід отримує лише частину потужності, а кабель додає втрати. Тому просте збільшення кількості антен без розрахунку іноді погіршує покриття. Перед монтажем перевіряють частотну сумісність дільника, допустиму потужність та необхідні рівні сигналу в гілках.
Практична перевірка радіотракту
Паспортні параметри потрібно порівнювати для всієї зібраної лінії, а не кожного елемента окремо. Важливо виключити несумісні з’єднання, пошкодження екрану, зайві перехідники й незахищені зовнішні стики. Після складання відповідні параметри перевіряють вимірювальним інструментом.
Як вибрати дільник сигналу для репітера та антенної системи
Для організації стабільного мобільного зв'язку в кількох приміщеннях часто використовують один репітер і декілька внутрішніх антен. Щоб правильно розподілити потужність між ними, застосовують ВЧ дільники, спліттери та спрямовані відгалужувачі.
Основні типи пристроїв

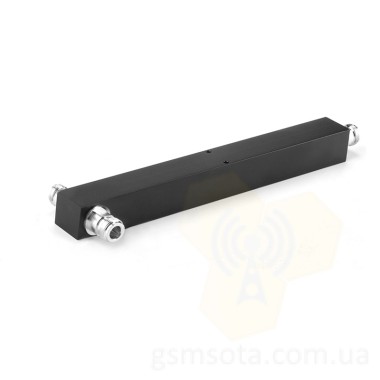

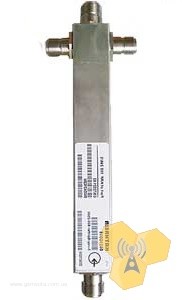

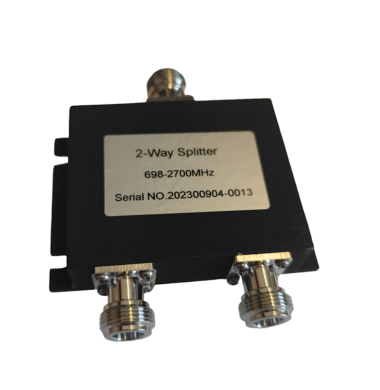

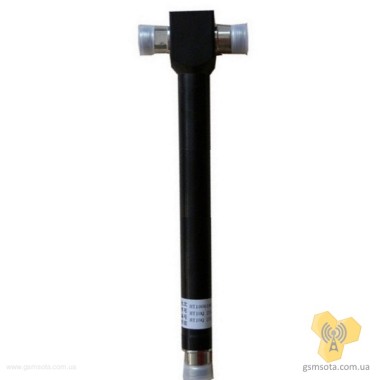

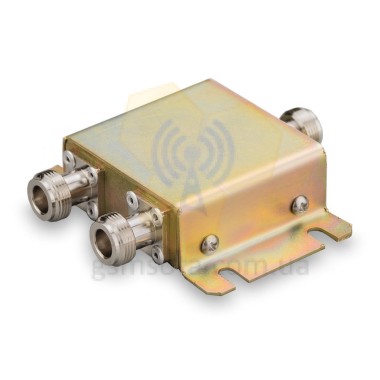

- Дільник сигналу 1/2 (2-way Splitter) — розподіляє потужність між двома виходами. Використовується для підключення двох антен або двох гілок антенної мережі.

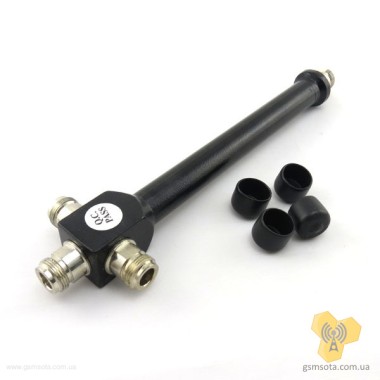

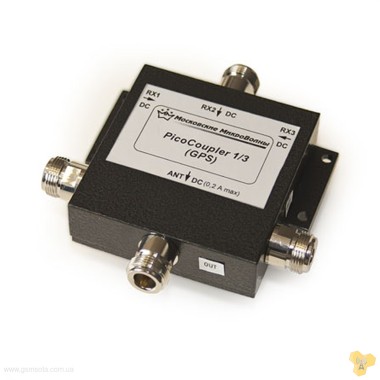

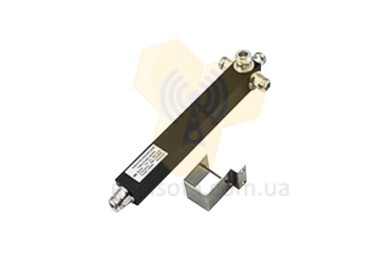

- Дільник 1/3 (3-way Splitter) — забезпечує розподіл сигналу на три виходи, наприклад для трьох приміщень.

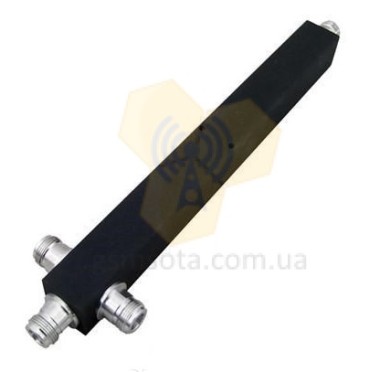

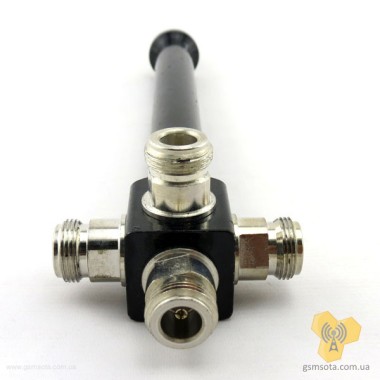

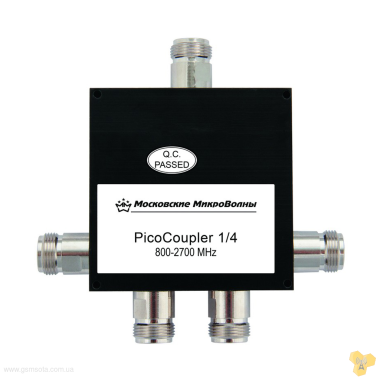

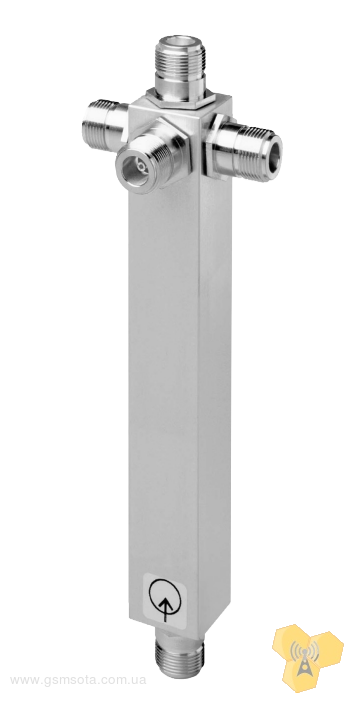

- Дільник 1/4 (4-way Splitter) — дозволяє підключити чотири гілки пасивної антенної системи.

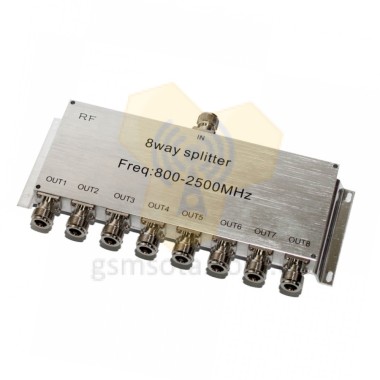

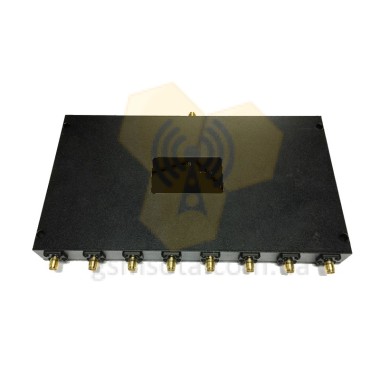

- Дільник 1/8 (8-way Splitter) — застосовується у розгалужених системах із вісьмома виходами.

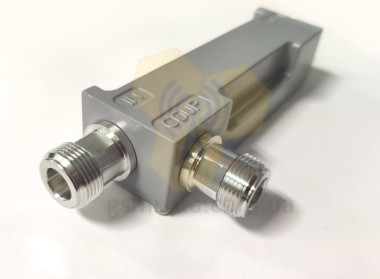

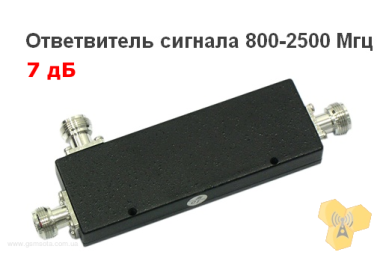

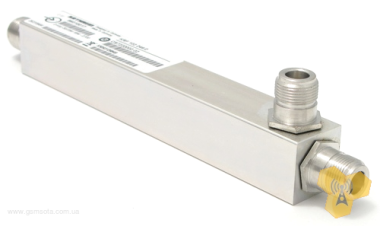

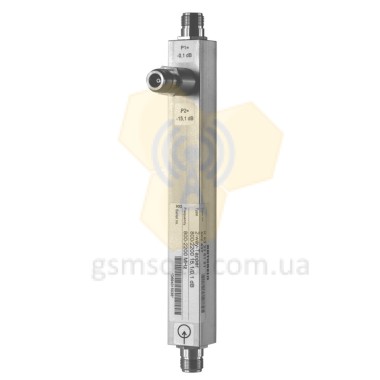

- Спрямований відгалужувач (Directional Coupler, Tapper) — відбирає визначену частину потужності у відгалужену лінію, залишаючи основну частину для проходження магістраллю. Використовується для нерівномірного розподілу сигналу.
- Гібридний відгалужувач (Hybrid Coupler) — застосовується для розподілу або об'єднання ВЧ сигналів відповідно до конструкції та характеристик конкретної моделі.

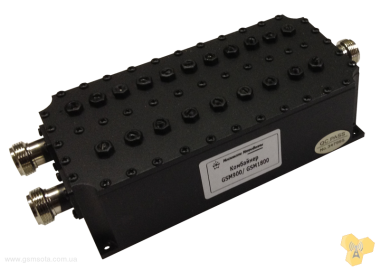

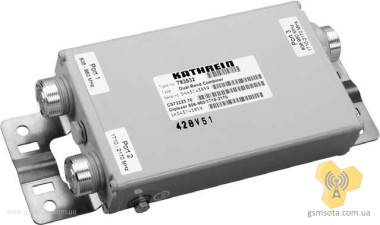

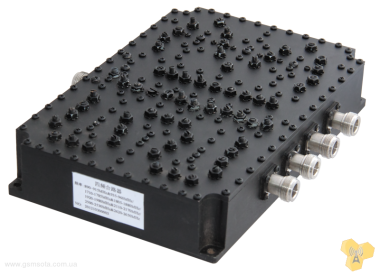

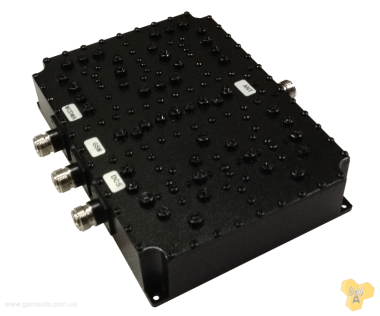

- Комбайнер (Combiner) — призначений для об'єднання сигналів окремих частотних діапазонів або трактів, якщо така схема передбачена виробником пристрою.
Які втрати сигналу створює спліттер?
Пасивний дільник не підсилює сигнал. Під час розподілу потужності між виходами виникають неминучі втрати відносно вхідного рівня. Для рівноплечових дільників теоретичні значення становлять:
- 1/2 — приблизно 3,0 дБ на вихід;
- 1/3 — приблизно 4,8 дБ на вихід;
- 1/4 — приблизно 6,0 дБ на вихід;
- 1/8 — приблизно 9,0 дБ на вихід.
Ці значення не враховують додаткові внутрішні втрати пристрою, кабелю та роз'ємів. Фактичне загасання потрібно перевіряти за технічними характеристиками конкретного спліттера.
Коли краще використовувати спрямований відгалужувач?

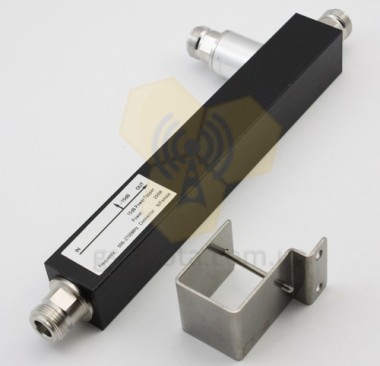

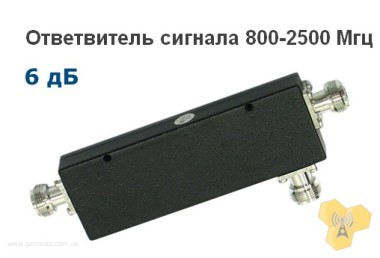

Якщо антени розташовані на різних відстанях від репітера, рівномірний розподіл потужності не завжди оптимальний. Спрямований відгалужувач дозволяє відвести частину сигналу до ближньої антени та передати решту далі магістральною лінією.

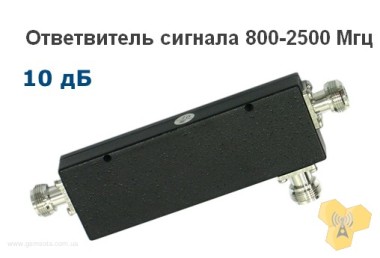

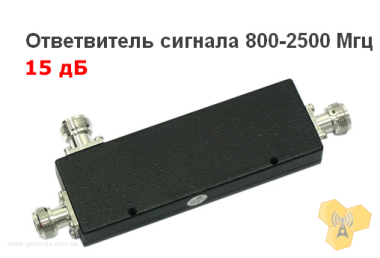

У каталозі представлені відгалужувачі з різними номінальними значеннями відгалуження, зокрема 5, 7, 10 і 15 дБ. Потрібно розрізняти загасання відгалуженого порту та втрати у прохідному тракті.
На що звернути увагу під час купівлі?
- Частотний діапазон. Обирайте пристрій, робочі частоти якого повністю охоплюють необхідні діапазони зв'язку. Наявність підтримки 4G або 5G залежить від конкретних частот.
- Кількість виходів. Визначте кількість антен і гілок розподільчої мережі.
- Загасання. Враховуйте втрати на виходах дільника, у кабелях, з'єднаннях та інших пасивних елементах.
- Потужність. Допустима ВЧ потужність повинна відповідати характеристикам репітера або іншого обладнання.
- Роз'єми. Перевіряйте сумісність N-Female, SMA-Female, 7/16 DIN та інших типів з'єднань.
- Узгодження. Для типових систем мобільного зв'язку використовують обладнання з хвильовим опором 50 Ом. Важливо також перевіряти КСХ і розв'язку між портами.
Підбір обладнання в GSM SOTA
Для правильного розрахунку пасивної антенної мережі потрібно знати модель репітера, кількість і розташування внутрішніх антен, довжину кабельних ліній та необхідні діапазони частот. Фахівці GSM SOTA допоможуть підібрати дільники, відгалужувачі, ВЧ кабелі та комплектуючі для вашої схеми підключення.
