ВЧ роз'єми, перехідники та кабельні пігтейли
ВЧ-роз’єми SMA, N, TNC та інші, перехідники й готові кабельні збірки. Підбирайте за типом з’єднання, кабелем та робочою частотою.
РЕКОМЕНДОВАНО
для дронів
ВЧ-роз’єми та пігтейли: сумісність без помилок
ВЧ-роз’єми та перехідники використовують для з’єднання антенних кабелів, обладнання й вимірювальних трактів. Пігтейл — коротка кабельна збірка, яка допомагає перейти між різними типами з’єднань, проте кожен додатковий перехід вносить свої втрати.
Де використовується та що потрібно знати
Кабельна збірка складається не лише з роз’єму потрібної форми. Для коректного з’єднання треба врахувати хвильовий опір, діаметр кабелю, технологію монтажу та допустимі частоти. Особливо уважно перевіряють роз’єми з реверсивною полярністю контактів.
Що перевірити перед вибором
- Розрізняйте SMA та RP-SMA, male/female і форму центрального контакту
- Уточніть серію N, BNC, F, TS9 чи іншу за сумісним обладнанням
- Підбирайте роз’єм під конкретну марку кабелю
- Оцініть необхідність перехідника та додаткові втрати кожного стику
Перед замовленням уважно перевірте серію SMA, N, BNC або іншу, тип контакту male/female і фактичний різновид RP, якщо він застосовується. Обирайте комплектуючі з відповідним хвильовим опором і придатністю для потрібної частоти.
Приклад практичного вибору
Для з’єднання зовнішньої антени з маршрутизатором інколи потрібен короткий пігтейл, наприклад між компактним антенним портом та товстішим коаксіальним кабелем. Помилково вважати однаковими всі роз’єми, що візуально схожі. У SMA та RP-SMA може відрізнятися центральний контакт; у N та інших серій важливе виконання male/female. Перед замовленням корисно звірити фото або паспорт обох з’єднуваних портів.
Практична перевірка радіотракту
Паспортні параметри потрібно порівнювати для всієї зібраної лінії, а не кожного елемента окремо. Важливо виключити несумісні з’єднання, пошкодження екрану, зайві перехідники й незахищені зовнішні стики. Після складання відповідні параметри перевіряють вимірювальним інструментом.
Як вибрати ВЧ роз'єми та коаксіальні перехідники
Високочастотні роз'єми (ВЧ конектори) використовуються для підключення антен, коаксіальних кабелів, радіочастотних модулів та іншого телекомунікаційного обладнання. Від правильного вибору з'єднувача залежать надійність контакту, узгодження хвильового опору та втрати сигналу.
У GSM Sota можна підібрати роз'єми для монтажу на кабель, панель або пристрій, з'єднувальні адаптери та готові кабельні пігтейли.
Основні типи високочастотних роз'ємів
- N-type (N-серія) — різьбові коаксіальні роз'єми для зовнішніх антен, репітерів, базових станцій і фідерних кабелів.
- SMA та RP-SMA — компактні різьбові з'єднувачі для LTE-модемів, Wi-Fi обладнання, радіомодулів і вимірювальної техніки.
- TNC та RP-TNC — різьбові роз'єми для радіозв'язку й обладнання, де важлива механічна фіксація.
- BNC — з'єднувачі з байонетним фіксатором, поширені у вимірювальних приладах і радіочастотній апаратурі.
- UHF (PL-259/SO-239) — роз'єми, які часто використовуються в радіоаматорському обладнанні та радіостанціях.
- QMA, MCX, MMCX, IPX — компактні з'єднувачі для спеціалізованих радіочастотних систем та електронних модулів.

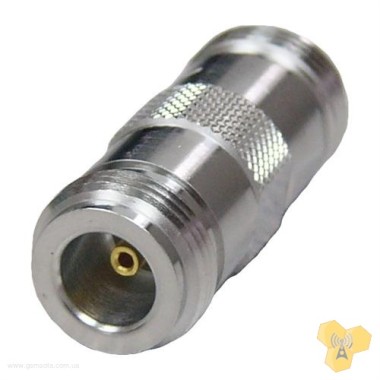

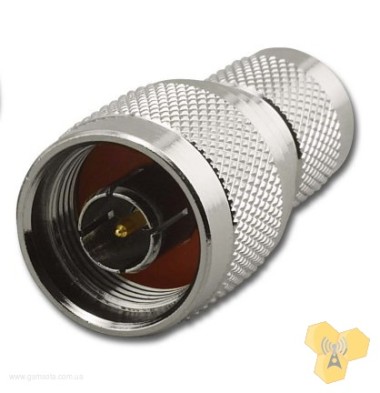

Коаксіальні перехідники та антенні адаптери
ВЧ перехідники дозволяють з'єднувати обладнання з різними типами роз'ємів без заміни всього кабелю. Наприклад, можна підібрати адаптер SMA–N, N–TNC або інший сумісний варіант.
Перед замовленням потрібно перевірити тип обох з'єднувачів, виконання male/female, геометрію центральних контактів, хвильовий опір і допустимий частотний діапазон. Для RP-SMA та RP-TNC особливо важливо перевіряти не лише різьбу, а й конструкцію центрального контакту.
Як підібрати роз'єм під коаксіальний кабель
Кабельні конектори підбирають з урахуванням конструкції та розмірів кабелю. У каталозі представлені варіанти для RG174, RG316, RG58, RG8, RG213, LMR240, LMR400, фідерних кабелів та інших типів.

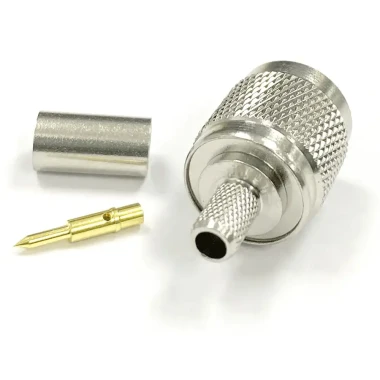

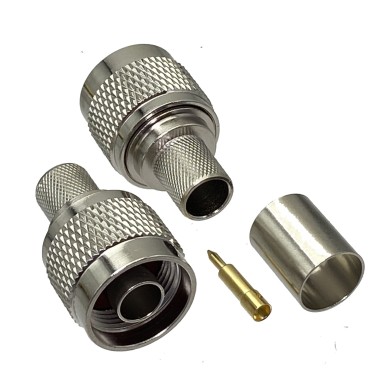

За способом монтажу роз'єми можуть бути обтискними, паяльними або компресійними. Для якісного встановлення важливо використовувати відповідний інструмент і дотримуватися вимог виробника.
Неправильний монтаж може спричинити поганий контакт, збільшення втрат сигналу та погіршення коефіцієнта стоячої хвилі (КСХ, VSWR).

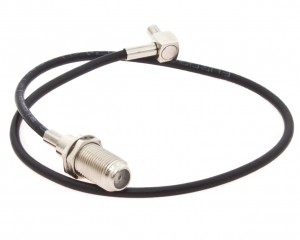

Готові пігтейли та кабельні збірки
Кабельний пігтейл — це короткий або довший відрізок коаксіального кабелю зі встановленими роз'ємами. Готові кабельні збірки використовуються для підключення антен, модемів, репітерів, маршрутизаторів, радіостанцій та вимірювальної апаратури.
Під час вибору варто враховувати довжину кабелю, затухання на робочій частоті, тип конекторів і умови експлуатації.
На що звернути увагу перед покупкою
Для правильного підбору ВЧ роз'єму рекомендуємо перевірити:
- Серію з'єднувача — N, SMA, TNC, BNC або іншу.
- Тип контактів — male, female або відповідне реверсивне виконання.
- Хвильовий опір — зазвичай 50 Ом для радіозв'язку, але окремі системи використовують 75 Ом.
- Тип коаксіального кабелю та спосіб кріплення.
- Робочу частоту, допустиму потужність і вимоги до захисту від вологи.
У GSM Sota можна купити ВЧ роз'єми, коаксіальні перехідники й готові пігтейли для побутових і професійних систем зв'язку. Якщо виникли сумніви щодо сумісності, зверніться до наших спеціалістів для підбору компонентів під ваше обладнання.
Поширені запитання про ВЧ роз'єми та перехідники
Яка різниця між SMA та RP-SMA?
SMA та RP-SMA мають схожу конструкцію різьбового з'єднання, але відрізняються розташуванням центральних контактів. Тому перед покупкою потрібно перевірити точне виконання роз'єму на обладнанні.
Чим відрізняються N-male та N-female?
N-male має центральний штир і накидну гайку, а N-female — центральне гніздо та зовнішню різьбу. Для правильного з'єднання потрібна сумісна пара.
Чи можна з'єднати SMA та N-type?
Так, за допомогою відповідного коаксіального перехідника SMA–N. Необхідно врахувати тип контактів, хвильовий опір і робочий частотний діапазон.
Який роз'єм потрібен для кабелю RG58 або RG316?
Для кожного типу кабелю потрібен конектор із відповідними розмірами центрального контакту, діелектрика та обтискної частини. Зовні схожі роз'єми не завжди взаємозамінні.
Чим відрізняються роз'єми 50 Ом і 75 Ом?
Вони розраховані на різний хвильовий опір системи. Для більшості систем радіозв'язку використовують 50 Ом, а для багатьох телевізійних і відеосистем — 75 Ом. Змішування компонентів може погіршити узгодження.
Що краще: готовий пігтейл чи самостійний монтаж роз'єму?
Готовий пігтейл зручний, коли потрібне кабельне з'єднання без окремого монтажу. Самостійне встановлення доцільне за наявності відповідного інструменту та досвіду роботи з коаксіальними кабелями.
Як вибрати ВЧ роз'єм для зовнішньої антени?
Потрібно врахувати роз'єм обладнання, тип кабелю, робочу частоту та умови встановлення. Для зовнішнього монтажу важливі герметичність, корозійна стійкість і правильний захист кабельного з'єднання від вологи.
