Годен
Пайка есть пайка. Отверстие для выхода лишнего припоя присутствует. Не плохой коннектор.
Опис
Характеристики
Відгуки (10)
Инструкция
Огляд

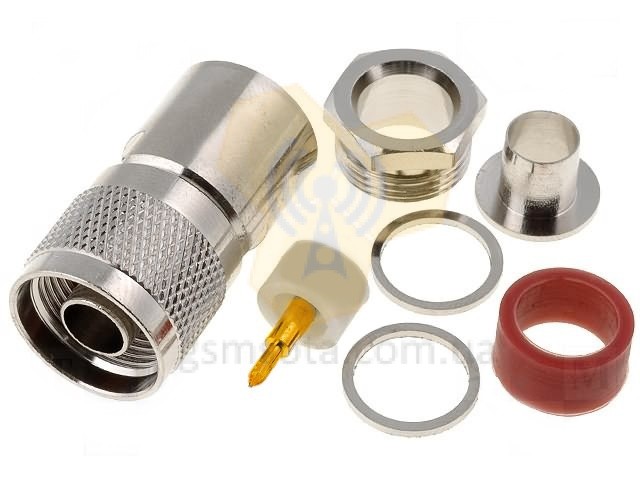

ВЧ N-male коннектор для кабеля RG8
Роз'єм ВЧ N Male для коаксіальногокабелю RG-8 - високочастотний прямий різьбовій роз'єм, який широко застосовується для побудови мереж посилення мобільного зв'язку.
N вилка (тато) на ВЧ кабель RG-8 TZC-500-32 Ericsson, RF LLC-CCA 50 Ом.
- Спосіб монтажу на зовнішню оболонку і оплетку кабелю - обтискна втулка
- Спосіб з'єднання з відповідним роз'ємом - різьбове з'єднання (різьблення всередині)
- Покриття корпусу - Нікель Nickel (Ni)
- Покриття центрального контакту - Золото Gold (Au)
- Матеріал діелектрика - Делрін
- Хвильовий опір 50 Ом
- Діапазон робочих частот 0 - 11 ГГц
- Коефіцієнт Стоячої Хвилі (КСВ) - 1.3
- Частотний діапазон Max. 0-11 ГГц
- Температурний діапазон від -55 ° C до 85 ° C
Марка сумісного кабелю - TZC 500 32, 213CRT7 LOW LOSS EUPEN, WCX400, 7810A BELDEN, 9913 BELDEN, 9913F BELDEN, 9914 BELDEN, C2FCP, C2FP, HPF 400, LMR-400, SPEEDFOAM 400.
Для монтажу, роз'єм N Male RG8 не потрібно будь-якого спеціального інструменту, крім як паяльника, олова і каніфолі. Затискається роз'єм за допомогою звичайних гайкових ключів.
Характеристики
| Тип кабелю | RG8, RG213 |
| Серія СВЧ роз'ємів | N серия |
| Відповідна марка кабелю | TZC 500 32, 213CRT7 LOW LOSS EUPEN, 7810A BELDEN, 9913 BELDEN, 9913F BELDEN, 9914 BELDEN, C2FCP,C2FP, HPF 400, LMR-400, SPEEDFOAM 400, WCX400 |
| Конструктивне використання | прямой |
| Покриття центрального контакту | Золото |
| Покриття корпусу | Никель |
| Тип центрального контакту | вилка |
| Тип роз'єму | N male |
| Гарантія | 24 мес |
| Бренди | sota |
| Діапазон робочих температур | от -40 до +80 °C |
| Країна виробник | Украина |
Відгуки
-
Author
Андрей СервисPublication date09 квітня 2019 17:42 -
AuthorОлександрPublication date12 вересня 2018 08:29пайкаНормальный разъём. радует пайка.
-
AuthorВалерий ХристенкоPublication date10 січня 2017 21:31коннекторыничего сверхъестественного от них не ожидал. собрал по инструкции без проблем. свою функцию выполняют. рекомендую.
-
AuthorЭльдар Publication date27 жовтня 2016 16:02пайкаОтличный коннектор. Спаял без проблем 8 шт. Сам радиолюбитель со стажем.
Советы:
1) Хорошо залудть паяльник. Признаки хорошей залудки, это когда вся поверхность покрыта тонким слоем припоя и с его кончика свисает капля припоя.
2) Припой нужно выбирать для деталей, чувствительных к перегреву (ПОСВ-50, сплав
д Арсе, сплав Вуда)
3) Паяльниу использовать средней мощности (40-60Вт). При большой мощности, паяльник быстро прогреет элемент, а многие радиодетали не допускают нагрева выше 70 градусов и по этому, допустимое время их пайки составляет не более 3 секунд.
-
AuthorPublication date24 жовтня 2016 07:52Не понравилосьПриобрёл данный разъём. Пытался сам спаять - не получилось. Все делал по инструкции. Греч паяльником сердечник - развалился. Сказали перегрев. Заказал ещё 1.(((
-
AuthorАртёмPublication date26 березня 2016 16:36пайкаОбязательно паять сердечник?
-
AuthorПЕТРОPublication date31 січня 2016 22:14СпасибоПриобрел разъемы. Качество соответствует цене. Раньше брал не здесь - не очень. Разъемы советую. Прислали новой почтой. Без предоплаты. Спасибо огромное.
-
AuthorМишаPublication date22 грудня 2015 20:10N MaleПокупал для кабеля BELDEN.
Преимущества - простота сборки.
Недостатки - на УкрПочте потеряли посылку. Пришлось второй раз заказывать. -
AuthorGeorgiyPublication date03 жовтня 2015 08:27спаибоПриобрел данные разьемы. Нареканий нету. Спасибо огромное. Самому спаять получилось. Качество ок.
-
AuthorNikolasPublication date18 вересня 2015 11:34сборка раземаскажите пожалуйста, сам смогу собрать даный разьем? у меня установлен репитер, нужно добавить еще одну антенну. Я так понимаю мне нужно купить разветвитель, кабель и разьемы. все куплю. а разьем соберу?
Перегляньте 10 відгуки на Роз'єм ВЧ N-male для кабелю RG-8;
