ECOFLEX 10 мідь (RG213)

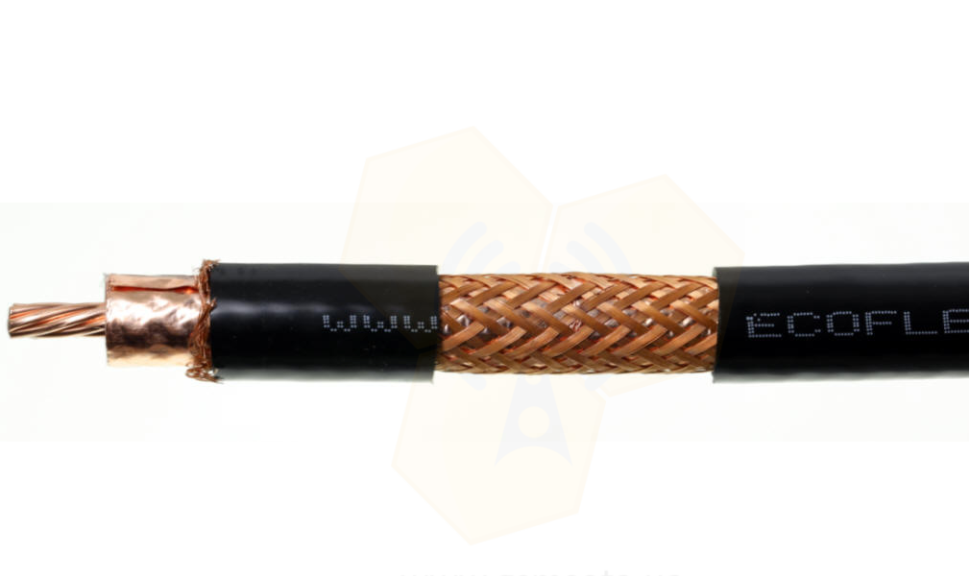

Коаксіальний кабель Ecoflex 10 - coax cable

Ecoflex 10 – coax cable – кабель підходить для діапазону частот до 6 ГГц. РЧ лінія є гнучкою та рекомендується для додатків бездротового зв'язку. Хороші значення ослаблення досягаються за допомогою діелектричного середовища на основі PE із вмістом повітря понад 50%, а також за допомогою внутрішнього провідника та подвійного екрана з чистої міді.

Характеристики:

• Імпеданс 50±2 Ом
• Centre conductor stranded copper, oxygen free 7 x 1.0 mm
• Centre conductor Ø 2.85 mm
• Dielectric low loss compound PE
• Dielectric Ø 7.25 mm
• Outer conductor 1 copperfoil, PE coated
• Shielding factor 100%
• Outer conductor 2 copper braid, 72%
• Sheath black PVC, UV-resistan
• Outer diameter Ø 10.2 mm
• Weight (100 m) 13.1 kg
• Погонна ємність 78 пФ/м
• Чинник швидкості 0,85
• Опір вн. провідника 3,3 Ом/км
• Опір зовніш. провідника 8,4 Ом/км
• Ефективність екранування на 1ГГц> 90 дБ
• Діапазон температур - 40 °C /+ 85 °C
• мін. радіус вигину 40 мм
• Пікова напруга 1000 В
• Максимальна частота 6 ГГц
• Згасання на 1ГГц/100м14,2 дБ
• Діаметр 10,2 мм

Ecoflex 10- це ультрагнучкий коаксіальний кабель з дуже низькими втратами, який можна використовувати на частотах від 0 до 6ГГц. Низькі втрати Ecoflex 10 досягаються за рахунок просунутого виробничого процесу та використання діелектрика PELLC зі швидкістю спінювання понад 70%. Ecoflex 10 встановлює стандарт гнучких коаксіальних кабелів. Гнучкість кабелю Ecoflex 10 ще більше посилюється за рахунок використання багатожильного безкисневого мідного центрального провідника. Використання патентованих методів, калібрування та стиснення центрального провідника, а також застосування попереднього покриття призводить до дуже низьких втрат та гарного узгодження імпедансу. Додаткові переваги кабелю полягають у використанні подвійного екрану, який виготовлений з мідної фольги, що перекривається, і додаткової щільної тканої мідної оплетки.

 Ефективність екранування досягає понад 90 дБ на частоті 1 ГГц. Мідна фольга має поліетиленове покриття, яке запобігає розтріскуванню фольги через малий радіус вигину. Чорна зовнішня поліетиленова оболонка кабелю стабілізована УФ-випромінюванням. На додаток до повного комплекту стандартних роз'ємів для Ecoflex 10 був розроблений простий у використанні N-роз'єм без паяння. Час підключення роз'єму займає кілька хвилин і не потребує спеціальних інструментів. Кабель Ecoflex 10 - це правильний вибір, коли потрібний гнучкий коаксіальний кабель з дуже низькими втратами.
