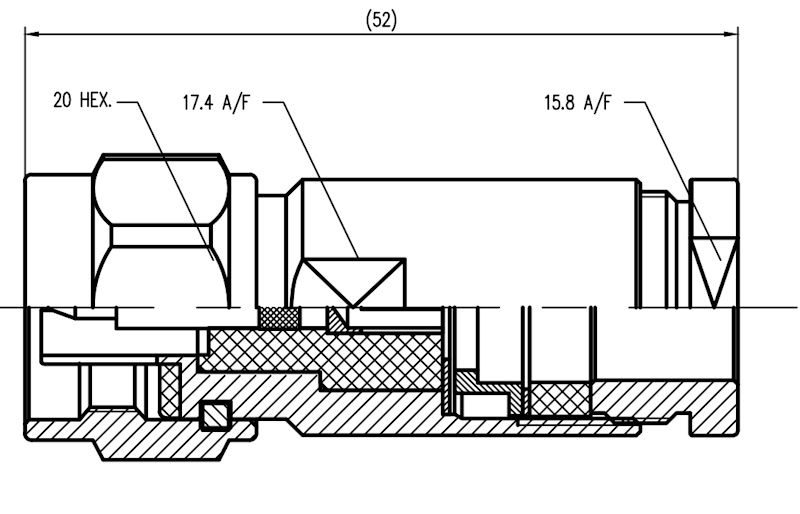

N-male конектор для кабелю RG8 - RG8NM MyCell
N-male конектор для кабелю RG8 — це роз'єм стандартного типу N (чоловічий), призначений для надійного з'єднання високочастотних коаксіальних кабелів RG-8, RG-213, LMR-400 та аналогічних за діаметром (≈10,3 мм).
Інтерфейс: MIL-STD-348, IEC 61169-16. Тип кабелю: RG8.
- Спосіб монтажу на зовнішню оболонку та обплетення кабелю - обтискна втулка
- Спосіб з'єднання з роз'ємом у відповідь - різьбове з'єднання (різьблення всередині)
- Корпус: латунь, потрійне покриття металом 3 мкм.
- Центральний провідник: латунь, позолота 0,03 мкм
- Шайба: латунь, потрійне покриття сплавом 3 мкм
- Прокладка: силіконовий каучук, червоний колір
- Інші матеріали: латунь, потрійне покриття сплавом 3 мкм
- Матеріал діелектрика - ПТФЕ
- Хвильовий опір 50 Ом
- Діапазон робочих частот 0 - 6 ГГЦ
- Коефіцієнт Стоячої Хвилі (КСВ): ≤ 1,35
- Витримувана напруга діелектрика: хв. 2500 В
- Номінальна напруга: макс. 1000 В
- Температурний діапазон від -55°C до 85°C
Марка сумісного кабелю - TZC 500 32, 213CRT7 LOW LOSS EUPEN, WCX400, 7810A BELDEN, 9913 BELDEN, 9913F BELDEN, 9914 BELDEN, C2FCP, C2FP, HPF 4 400.
Для монтажу, роз'єм N Male RG8 не потрібно будь-якого спеціального інструменту, крім ножа, кусачки та гайкових ключів . Затискається роз'єм за допомогою звичайних гайкових ключів 18 та 16.
Характеристики
| Тип кабелю | RG8, RG213, LMR400 |
| Серія СВЧ роз'ємів | N серія |
| Відповідна марка кабелю | TZC 500 32, 213CRT7 LOW LOSS EUPEN, 7810A BELDEN, 9913 BELDEN, 9913F BELDEN, 9914 BELDEN, C2FCP,C2FP, HPF 400, LMR-400, SPEEDFOAM 400, WCX400 |
| Конструктивне використання | прямий |
| Покриття центрального контакту | Золото |
| Покриття корпусу | Латунь |
| Тип центрального контакту | вилка |
| Тип роз'єму | N male |
| Гарантія | 24 міс |
| Бренди | mycell |
| Діапазон робочих температур | від -40 до +80 °C |
| Країна виробник | Чехія |
| Вага | 70 гр |
