N-male RG-8 MyCell NMG37

N (male) безпаєчний конектор для коаксіального кабелю RG8 — польовий монтаж без пайки та обтиску

Швидкий монтаж без спеціалізованого інструменту і паяльника.

Сумісні типи кабелів: KSR400, KSR400L, KSR400UF, RG8, RG213, TZC 500 32, LMR400, MRC400, WBC400, SLL-400, HCAFBY-50-7, RG8 CCA, RTK-400 та аналогічні 50-омні коаксіальні кабелі.

Безпаєчний конектор типу N (male) призначений для швидкого польового монтажу коаксіальних кабелів без використання паяння та обтискних інструментів для центральної жили. Конструкція забезпечує простий і надійний монтаж: підготовлена центральна жила вставляється безпосередньо в контактну частину з пружними ламелями, які формують стабільне електричне з’єднання.

Екран кабелю фіксується притискною гайкою, що забезпечує надійний механічний контакт і стійкість з’єднання до вібрацій та зовнішніх навантажень. Рішення особливо зручне для монтажу в польових умовах та сервісного обслуговування RF-систем.

Матеріали та конструкція

• Центральний контакт — латунь із позолотою
• Діелектрик — PTFE (тефлон)
• Корпус — латунь із нікелевим покриттям
• Ущільнювач — силікон
• Притискні елементи — латунь із нікелевим покриттям

Електричні характеристики

Хвильовий опір: 50 Ом
Частотний діапазон: DC ~ 6 ГГц

КСХ:

• ≤1.15 @ 300–2200 МГц
• ≤1.20 @ 2200–2700 МГц

Внесені втрати:

• ≤0.15 дБ @ 300–2200 МГц
• ≤0.20 дБ @ 2200–2700 МГц

Опір ізоляції: ≥5000 МОм
Опір центрального контакту: ≤1.0 мОм
Опір зовнішнього контакту: ≤0.25 мОм
Випробувальна напруга: 2000 В RMS (AC)

Механічні характеристики

• Ресурс підключення: ≥500 циклів
• Ударна стійкість: IEC 60068-2-27
• Вібраційна стійкість: IEC 60068-2-6
• Соляний туман: IEC 60068-2-11 (48 годин)
• Температурний діапазон: −45°C … +85°C
• Відповідність RoHS

Конструкція роз’єму розрахована на польовий монтаж із використанням мінімального набору інструментів. Процес складання виконується без паяння.

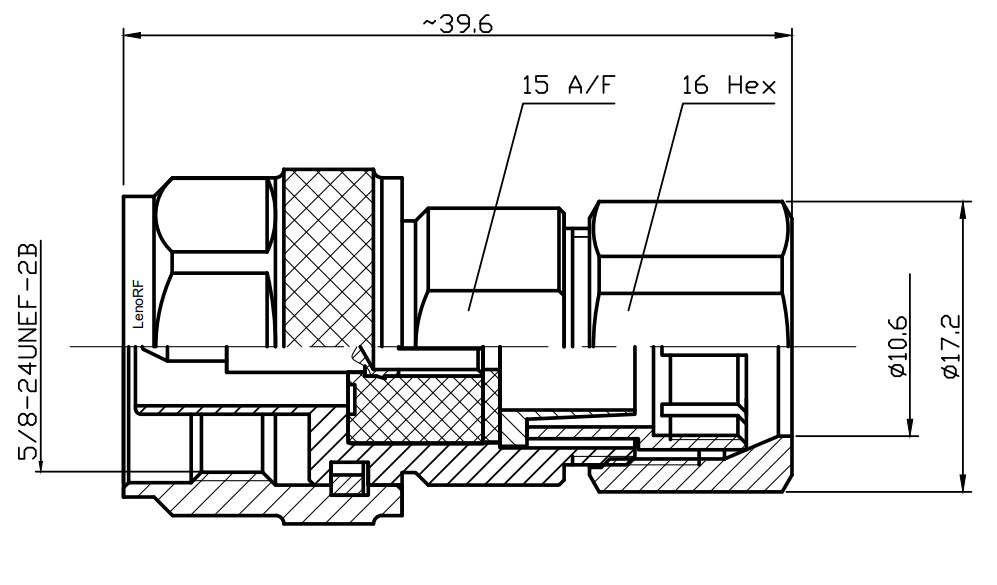

Для монтажу застосовуються ріжкові ключі розміром 15 і 16 мм.
Фіксація з’єднувальної гайки здійснюється ключем на 18 мм або може виконуватись вручну при достатньому зусиллі затягування.

Тип різьби з’єднувальної гайки: 5/8-24 UNEF-2B, дюймова стандартна різьба, що використовується для коаксіальних роз’ємів типу N.
