Огляд

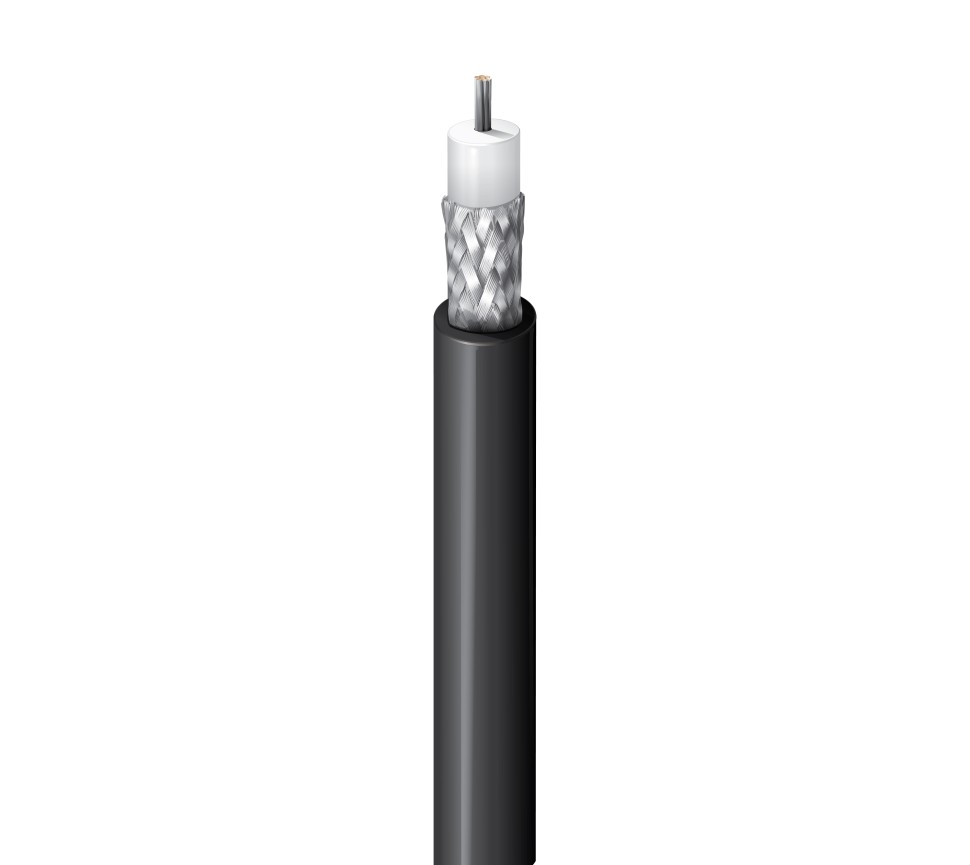

Коаксіальний кабель Belden RG58 USA
- Центральна жила - 20 AWG, 19x32, діаметр 0.94 мм - Лужена мідь
- Ізоляція - PE - Polyethylene (Foam) 0.116 in (2.95 мм)
- Оплетка - Лужена мідь Tinned Copper (TC) 95%
- Наружний матеріал - PVC - Polyvinyl Chloride 0.193 in (4.90 мм)
- Діаметр кабеля - 0.193 in (4.90 мм)
Застосування:
Бездротовий антенний зв'язок «крапка-крапка» і «крапка-крапка». GSM/3G/4G системи посилення стільникового зв'язку. Бездротові мікрофони, двостороннє радіо, аматорське (аматорське) радіо, малопотужне FM, GPS, RFID (радіочастотна ідентифікація).
Згасання сигналу:
| Частота | Nom. Attenuation |
|---|---|
| 1 MHz | 0.4 dB/100ft |
| 10 MHz | 1.3 dB/100ft |
| 50 MHz | 3.1 dB/100ft |
| 100 MHz | 4.5 dB/100ft |
| 200 MHz | 6.6 dB/100ft |
| 400 MHz | 10.0 dB/100ft |
| 700 MHz | 14.2 dB/100ft |
| 900 MHz | 16.6 dB/100ft |
| 1000 MHz | 18.1 dB/100ft |
ELECTRICALS
| Nom. Conductor DCR | Nom. Outer Shield DCR | Nom. Capacitance Cond-to-Shield | Nom. Characteristic Impedance | Nom. Velocity of Prop. |
|---|---|---|---|---|
| 8.8 Ohm/1000ft | 4.1 Ohm/1000ft (13 Ohm/km) | 26.0 pF/ft (85.3 pF/m) | 54 Ohm | 76% |
VOLTAGE
| UL Voltage Rating |
|---|
| 300 V (CM), 30 V (UL AWM 1354) |
Mechanical Characteristics
TEMPERATURE
| UL Temperature | Operating |
|---|---|
| 80°C | -40°C to +80°C |
BEND RADIUS
| Installation Min. |
|---|
| 1.9 in (48 mm) |
Max. Pull Tension |
50 lbs (23 kg) |
|---|---|
Bulk Cable Weight |
26 lbs/1000ft |
Standards and Compliance
Environmental Suitability |
Outdoor - Aerial, Indoor, Outdoor, UV Resistance, Aerial - When supported by messenger wire |
|---|---|
Sustainability |
CA Prop 65 |
Flammability / Reaction to Fire |
UL1685 UL Loading, UN ECE R118.02 |
NEC / UL Compliance |
CM |
AWM Compliance |
AWM 1354 |
CEC / C(UL) Compliance |
CM |
European Directive Compliance |
EU CE Mark, EU Directive 2015/863/EU (RoHS 2 amendment), REACH, EU Directive 2011/65/EU (RoHS 2), EU Directive 2012/19/EU (WEEE) |
APAC Compliance |
China RoHS II (GB/T 26572-2011) |
Other Standard Compliance(s) |
P-MSHA-SC-182/5 |
History
Update and Revision |
Revision Number: 0.531 Revision Date: 04-13-2023 |
|---|
Характеристики
| Зовнішньої діаметр кабелю | 4.9 мм |
| Обплетення | оплетка с 95% заполнением материала, луженая медь |
| Діелектрик | вспененный полиэтилен диаметром - 2.95 мм |
| Центральна жила | диаметр 0.037 in, луженая медь |
| Тип кабелю | RG58 |
| Гарантія | 24 мес |
| Бренди | belden |
| Діапазон робочих температур | от -40 до +80 °C |
| Країна виробник | США |
| Вхідний опір (Ом) | 50 |
