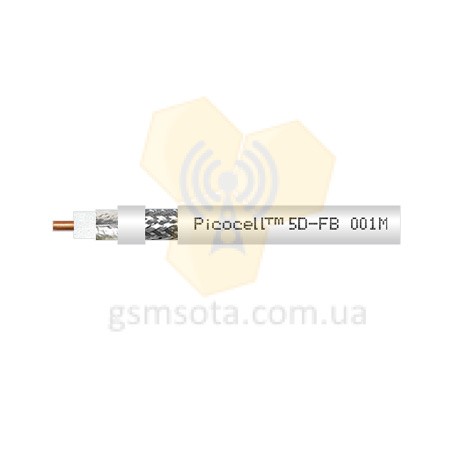

Коаксіальний кабель Picocell 5D-FB білий
5D-FB ((Аналог LMR-300, РК 50-4.8-31) - кабель коаксіального типу, для передачі високочастотного радіосигналу з мінімальними втратами. Володіє хорошими характеристиками: екранування 90 дБ і опір 50 Ом.
Даний кабель набув найбільшого поширення для використання передачі сигналу в частотному діапазоні 900 МГц, а також для діапазонів 1800 і 2100 МГц на невеликі відстані (до 10 метрів).
кабель стандарту5D-FB має вдвічі менші втрати, ніжRG-58 на 900-МГц частотному діапазоні.
Конструкція кабелю 5D-FB:
- Зовнішня оболонка кабелю з полівінілхлориду білого (чорного) кольору. Діаметр оболонки 7,5 мм. Матеріал стійкий до впливу хімічних речовин, навколишнього середовища і сонячного кольору.
- Обшивка з мідної лудженої дроту (можливі варіанти з мідного або алюмінієвого сплаву). Діаметр по оплетке становить 5,9 мм.
- Основний екран з двосторонньої алюмінієвої фольги для створення ефективного екранування. Діаметр по екрану - 5,15 мм.
- Діелектрик з фізично спіненого поліетилену діаметром 5 мм.
- Центральний провідник з чистої міді діаметром 1,8 мм.
Характеристики
| Зовнішньої діаметр кабелю | 7.5 мм |
| Обплетення | Экран медь луженая 98%+ Al фольга |
| Діелектрик | ВПЭ - Вспененный Полиэтилен (FPE - Foamed Polyethylene) |
| Центральна жила | диаметр 1,8 мм, Cu - Медь чистая (BC - Bare Copper) |
| Тип кабелю | 5D-FB |
| Гарантія | 24 мес |
| Бренди | picocell |
| Діапазон робочих температур | от -40 до +80 °C |
| Країна виробник | Оркостан |
| Вхідний опір (Ом) | 50 |
Відгуки
Залиште відгук про цей товар першим!
Таблица затухания 5D-FB
Таблица затухания для коаксильного кабеля 5D-FB PVC | |||
Частота, МГц | Затухание, дБ/100м | Частота, МГц | Затухание, дБ/100м |
150 | 7,4 | 1200 | 23,0 |
450 | 13,5 | 1800 | 28,9 |
800 | 18,6 | 1900 | 29,8 |
900 | 19,7 | 2450 | 34,4 |
