Гнучка кабельна збірка для дронів 2400-5800 МГц броньована

Фідерний кабель SCF12-50 підвищеної гнучкості (серія CELLFLEX 1/2″) у гнучкому броньованому металорукаві для додаткового захисту. Низький коефіцієнт загасання і висока практичність роблять цей кабель вдалою альтернативою більш товстим кабелях фідерів, дозволяючи використовувати цю марку як у промислових, так і в побутових сценаріях.

Кабельні зборки для дронів складаються із спеціального гнучкого фідера, спеціального броньованого металорукава, ВЧ конекторів N male.

Броньований металорукав D18:

Металорукав з алюмінієвої стрічки жаростійкий, стійкий до будь-яких температурних перепадів, у зв'язку з чим експлуатація та монтаж металорукаву можливі як при екстремально високих, так і при екстремально низьких температурах. Застосування алюмінієвого металорукава покращує умови роботи для каналів зв'язку, екранує перешкоди та створює певні труднощі для дистанційного зчитування інформації, що передається сигнальними кабелями, прокладеними всередині рукава. Металева обплетення рукою виконана з нержавіючого дроту, є стійкою до багатьох агресивних середовищ, олій і кислот.

Загасання та Частоти

• Кабель розрахований на передачу сигналу частотою до 10,6 ГГц, тобто підходить для застосування в будь-яких системах наземного рухомого зв'язку, бездротових мереж та інших ВЧ-системах, розрахованих на хвилевий опір 50 Ом.
• Мінімальний радіус вигину (багаторазовий) становить 32 мм.
• Згасання на частоті 2400 МГц – 0.175 dB на 1 метр, на частоті 5800 МГц – 0.29 dB на 1 метр.

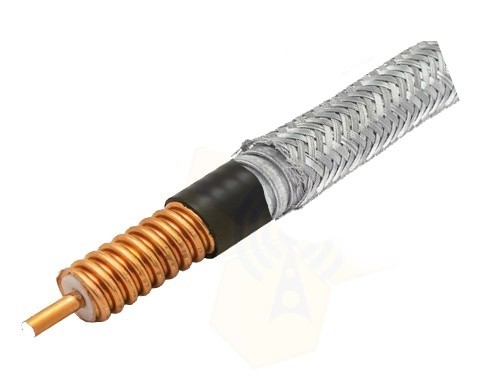

За своєю структурою високочастотний кабель є фідером з обмідненою алюмінієвою житловою, шаром діелектрика і суцільним гофрованим екраном з міді.

• Центральний провідник кабелю – алюмінієва жила з мідним покриттям. Загальний діаметр провідника – 3,56 мм.
• Шар діелектрика виконаний із спіненого поліетилену (Ø9,3 мм).
• Зовнішній провідник (екран) є суцільною гофрованою трубкою з міді (Ø12,3 мм).
• Оболонка кабелю виготовлена з поліетилену (PE). Загальний діаметр кабелю - 13,75 мм.

Кабель RFS SCF12-50JFN повинен використовуватися із спеціальними роз'ємами серії SF (SuperFlex).

Висока гнучкість та стійкість до низьких температур

Кабель марки SCF12-50J відрізняється високою гнучкістю. Мінімальний радіус вигину (багаторазовий) становить 32 мм, що дозволяє вільно використовувати кабель для прокладання всередині приміщень.

Фідерний кабель витримує як низькі, і високі температури. Робоча температура кабелю знаходиться в діапазоні від -50°C до +85°C, температура установки - від -40°C до +60°C.
