Аналізатор спектра Arinst SSA R2

Широкосмуговий аналізатор сигналу Arinst SSA Pro R2

Дана комплектація відрізняється від версії Lite наявністю додаткових перехідників і зовнішнього аттенюатора на 30 дБ.

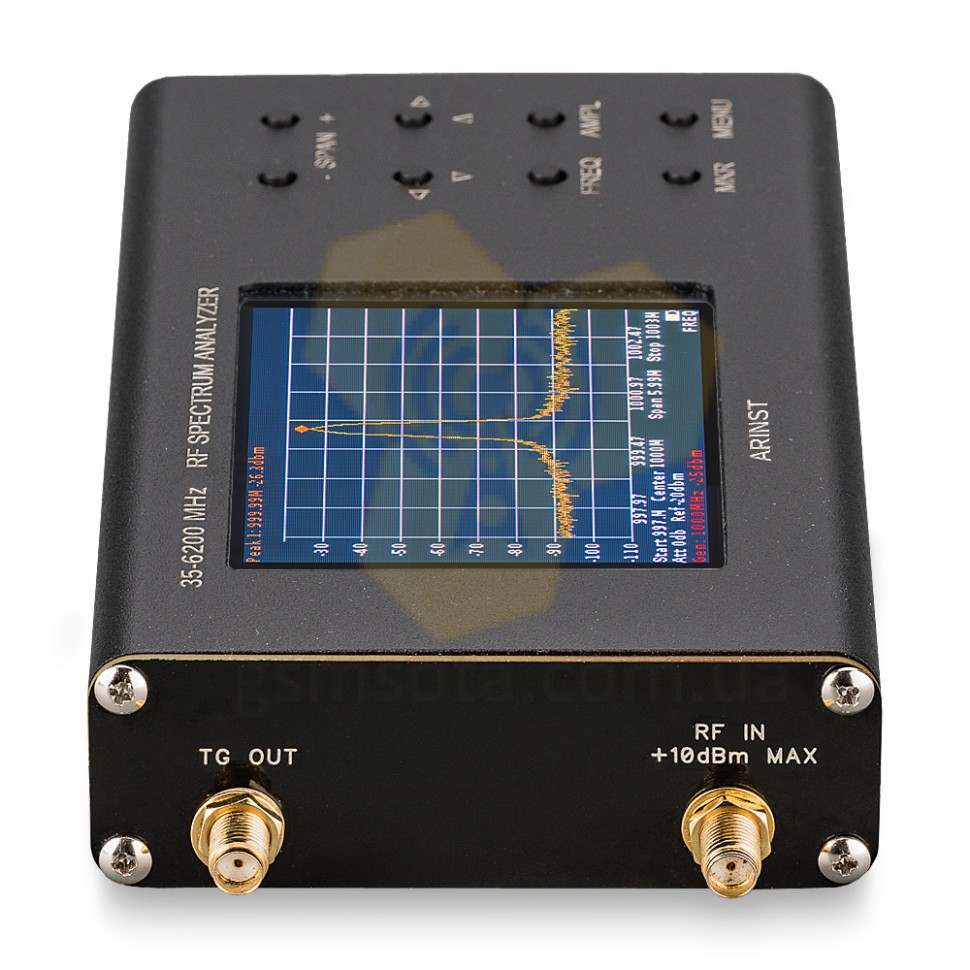

Arinst SSA Pro R2 - це портативний панорамний аналізатор спектру з вбудованим генератором сигналу, призначений для відображення спектрів сигналів в діапазоні частот від 35 до 6200 МГц. Прилад дозволяє визначити амплітуду і частоту спектральних компонент, що входять до складу сигналу.

Важливою особливістю пристрою є наявність додаткової функції генератора сигналу, який дозволяє проводити виміри АЧХ пасивних або активних пристроїв, наприклад, фільтрів або підсилювачів. Програмне забезпечення пристрою дозволяє вимірювати КСВ і модуль зворотних втрат. Для цього необхідні зовнішній спрямований відгалужувач і комплект калібрувальних заходів.

Аналізатор спектра відображає спектри сигналів всіх поширених технологій: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, ГЛОНАСС і т.д.

Управління аналізатором за допомогою зовнішніх програм

Існує можливість управління пристроєм за допомогою API.

Можна відправити на пристрій команду зробити вимір (сканування діапазону) з наступними параметрами:

• початкова частота
• кінцева частота
• крок вимірювання
• значення атенюатора

Після виконання команди пристрій Arinst SSA-TG R2 відправить клієнту (микроконтроллеру, комп'ютера, мобільного пристрою і т.п.) повідомлення, що містить виміряні значення амплітуд при заданих значеннях частот. Користувач може записувати отримані дані в файл, базу даних і т.п.

За допомогою даного API користувач зможе налаштувати автоматичні вимірювання спектра і використовувати аналізатор Arinst SSA-TG R2 в своїй системі. API працює на будь-якій мові програмування, що підтримує роботу з портами введення-виведення (Java, C, C ++, C #, Python, Assembler і т.п.)

Переваги аналізатора спектра ARINST SSA Pro R2:

• наявність кольорового резистивного дисплея з діагоналлю 3.2 дюйма,
• широкий діапазон частот: від 35 до 6200 МГЦ,
• швидке сканування діапазону частот: близько 500 мкс на точку,
• висока точність вимірювань: 2 дБ в межах динамічного діапазону 70-75 дБ,
• малу вагу і розміри: вага всього 400 г, розміри 155х81х27 мм,
• автономне живлення до 3 годин безперервної роботи,
• бездротова передача даних на смартфон /планшет,
• робота з більшістю пристроїв під управлінням Android,
• можливість користуватися одним приладом за допомогою декількох смартфонів /планшетів,
• можливість живлення приладу від планшета або смартфона,
• безкоштовне багатофункціональний ПО і безкоштовні оновлення для керування приладом.

.
