Широкополосная антенна ZA048 400 МГц – 8 ГГц

Антена ZA048 400 МГц – 8 ГГц – це високочутливий широкосмуговий випромінювач, створений для професійних вимірювань, моніторингу радіочастот та тестування бездротових систем. Завдяки розширеному робочому діапазону від 400 МГц до 8 ГГц, антена забезпечує стабільне приймання та передачу сигналів у різних середовищах та на багатьох популярних частотах.

Модель ZA048 відзначається рівномірною діаграмою спрямованості та мінімальним рівнем власних шумів, що робить її оптимальним вибором для лабораторних досліджень, EMC-тестів, польових замірів та інженерних задач. Компактна конструкція та мала вага дозволяють легко інтегрувати антену в мобільні комплекси або стаціонарні вимірювальні стенди.

Переваги антени ZeenKo ZA048:

• широкий діапазон частот 400 МГц – 8 ГГц;
• висока чутливість та низькі втрати;
• точне та стабільне відтворення параметрів у всьому діапазоні;
• універсальність у застосуванні – від польових робіт до лабораторних тестів;
• міцна конструкція, розрахована на інтенсивну експлуатацію.

Антена ZA048 стане надійним інструментом для спеціалістів у сфері радіозв’язку, вимірювальних лабораторій, сервісних центрів та інженерів, яким потрібна точність, широкий спектр частот і висока якість сигналу.

Комплектація:

• Широкополосна Антена ZeenKo ZA048 400 МГц – 8 ГГц - 1 шт.
• Міні-штатив

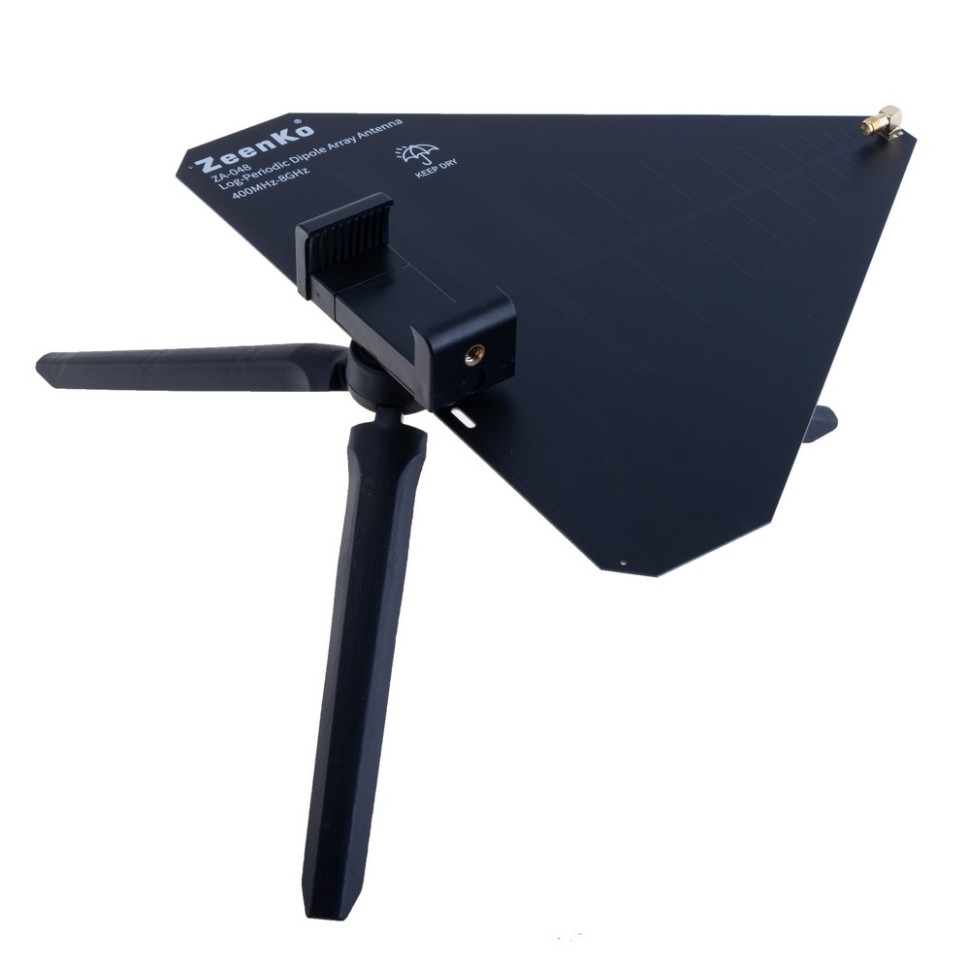

ZA-048 — це друкована антена з LDPA (логарифмічно-періодичною дипольною решіткою). Оптимізовані методи проектування значно зменшують її розмір, що робить її сумісною з аналізатором спектру tinySA ULTRA. Завдяки новій технології вона охоплює діапазон від 400 МГц до 8 ГГц розміром 27x23 см з деякими втратами спрямованості на низьких частотах.

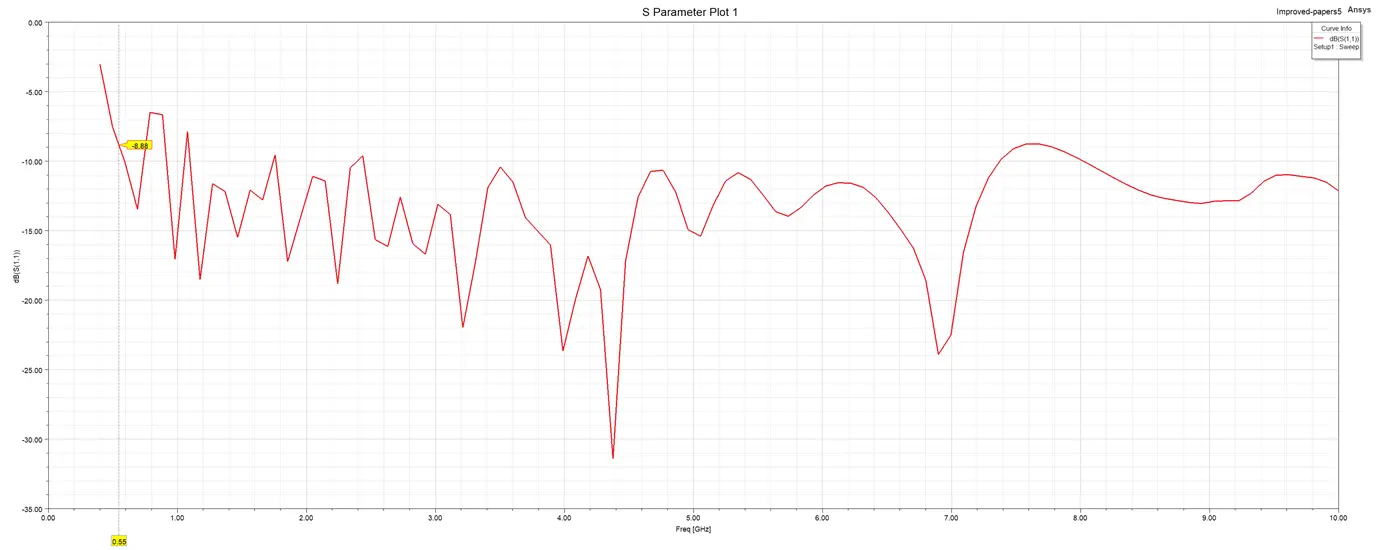

Вхідний опір антени становить 50 Ом, а втрати на відбиття коливаються, коли антена підключена до джерела з опором 50 Ом. У більшості діапазонів частот вище 1 ГГц втрати на відбиття становлять близько 10 дБ або менше, а КСХН становить близько 2. У діапазоні 400 МГц-1 ГГц втрати на відбиття становлять близько 4,5 дБ або менше, а КСХН становить близько 4. КСХН швидко зростає на частотах нижче 400 МГц.

Логарифмічно-періодична дипольна антена ZA048 може використовуватися для радіопеленгації в діапазоні від 1 ГГц до 8,5 ГГц без суворих вимог. Він забезпечує пристойну чутливість до напрямку джерела сигналу, коли його тримають однією рукою, і змінює напрямок разом з тілом.

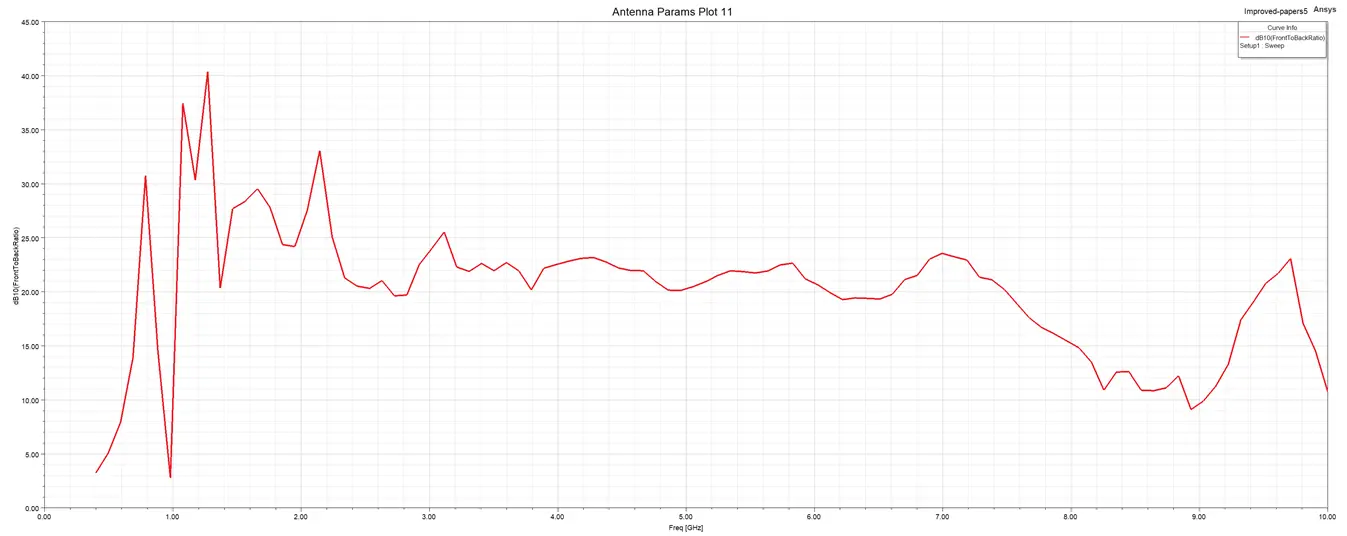

Через обмеження площі антени, деяка спрямованість низьких частот була пожертвована. Будь ласка, зверніться до таблиць порівняння коефіцієнтів посилення та передньо-задньої антенної решітки нижче.

* - Tinysa ultra та кабелі НЕ входить до комплекту
