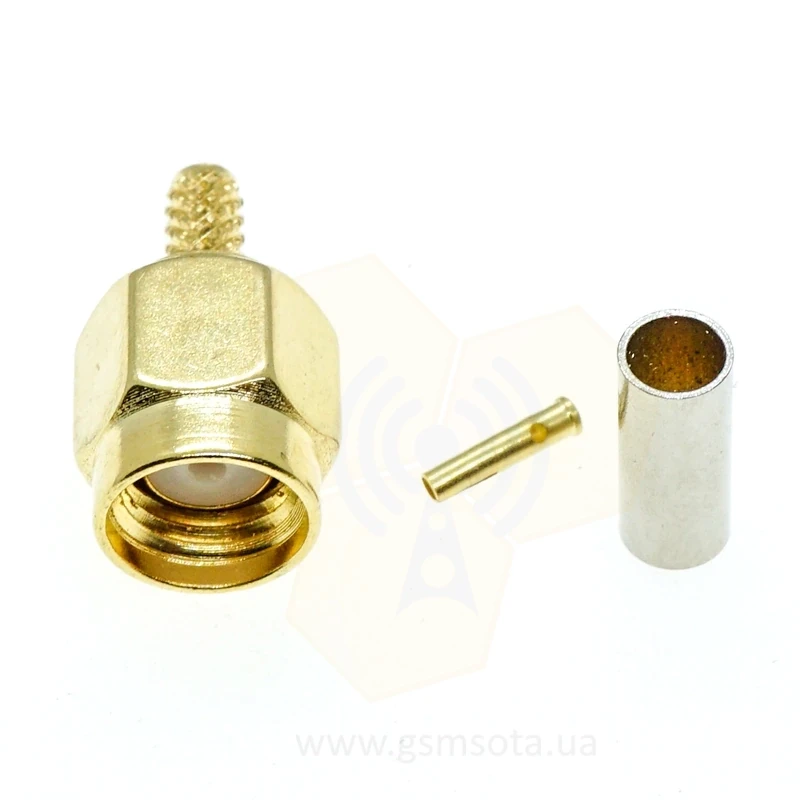

RP-SMA male для RG-174 / RG-316 / LMR100

Совместимость: RG-316 RG-188 RG-174 LMR100 SFF50-1 SFF50-1.5 и аналогов с внешним диаметром изоляции до 2.52 мм и центральной жилой 0.5 мм.

RPM-SMA для кабеля RG-174 — это высокочастотный коаксиальный разъем с реверсивной полярностью (Reverse Polarity SMA), предназначенный для монтажа на кабеле RG-174, LMR100, H155 Mini и других коаксиальных кабелях аналогичного диаметра. Благодаря компактным размерам, волновому сопротивлению 50 Ом и работе на частотах до 6 ГГц этот коннектор широко применяется в Wi-Fi, LTE, 5G, FPV, IoT и других беспроводных системах.

RP-SMA является одним из самых распространенных типов разъемов для подключения внешних антенн к Wi-Fi роутерам, точкам доступа, беспроводным адаптерам, телеметрическим модулям и разнообразному RF-оборудованию.

Что такое RP-SMA?

RPSMA (Reverse Polarity SMA) внешне почти не отличается от стандартного SMA, но имеет измененную конструкцию центрального контакта.

В разъеме RP-SMA male:

• наружная часть выполнена в виде штекера с внутренней резьбой;
• центральный контакт отсутствует (гнездо).

Такая конструкция обеспечивает совместимость только с соответствующими разъемами RP-SMA female и исключает возможность случайного подключения стандартных SMA-коннекторов.

Особенности конструкции

Конектор производится из высококачественной латуни, что обеспечивает высокую механическую прочность и долговечность.

Корпус имеет никелевое или позолоченное покрытие, эффективно защищающее от коррозии и механического износа.

Центральный изолятор выполнен из PTFE (тефлона) — материала с низкими диэлектрическими потерями, который позволяет стабильно работать на высоких частотах.

Монтаж на кабель RG-174 осуществляется методом обжима (crimp) или пайки центрального контакта в зависимости от конструкции конкретной модели.

Основные технические характеристики

• Тип разъема: RP-SMA male
• Тип кабеля: RG-174, LMR100, H155 Mini
• Волновое сопротивление: 50 Ом
• Рабочий частотный диапазон: до 6 ГГц
• Тип монтажа: обжим/пайка
• Материал корпуса: латунь
• Покрытие корпуса: никель или золото
• Центральный изолятор: PTFE (тефлон)
• Материал центрального контакта: позолоченная латунь (в зависимости от модификации)
• Рабочая температура: от -40 до +85 °C

Основные преимущества

RP-SMA male обеспечивает надежное механическое соединение и минимальные потери сигнала даже при работе на высоких частотах.

Его преимущества:

• высокое качество передачи RF-сигнала;
• стабильный импеданс 50 Ом;
• компактные габариты;
• простой монтаж;
• высокая износостойкость резьбового соединения;
• совместимость с большинством современного Wi-Fi оборудования;
• длительный срок эксплуатации.

Область применения

Конектор RP-SMA male широко используется при изготовлении и ремонте кабельных сборок для:

• Wi-Fi роутеров;
• точка доступа;
• Wi-Fi USB-адаптеров;
• LTE и 5G модемов;
• FPV-дронов;
• телеметрических систем;
• LoRa и IoT-устройств;
• SDR-приемников;
• лабораторное RF-оборудование;
• измерительная техника.

Почему важно не путать SMA и RP-SMA

Несмотря на одинаковые габариты и резьбу, SMA и RP-SMA не взаимозаменяемы. Основное отличие состоит в конструкции центрального контакта. Перед приобретением коннектора необходимо убедиться, какой тип разъема используется на вашем оборудовании. Использование неподходящего типа приведет к невозможности подключения.
