N-male RG-8 MyCell NMG37

N (male) безпаечный коннектор для RG8 — полевой монтаж без обжима и пайки

Быстрый монтаж без спец инструмента и паяльника.

Сумісні типи кабелів: KSR400, KSR400L, KSR400UF, RG8, TZC 500 32, LMR400, MRC400, WBC400, SLL-400, HCAFBY-50-7, RG8 CCA, RTK-400.

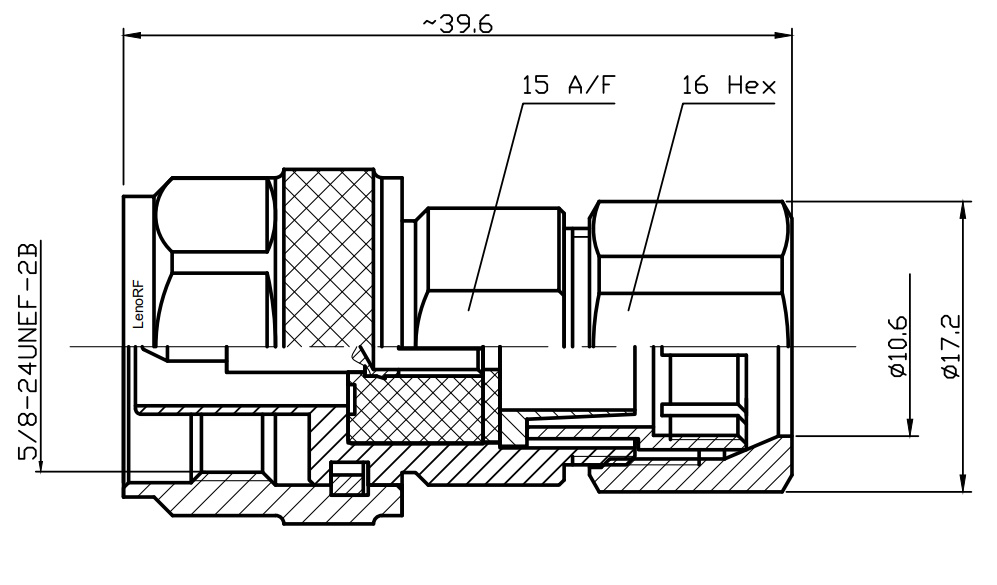

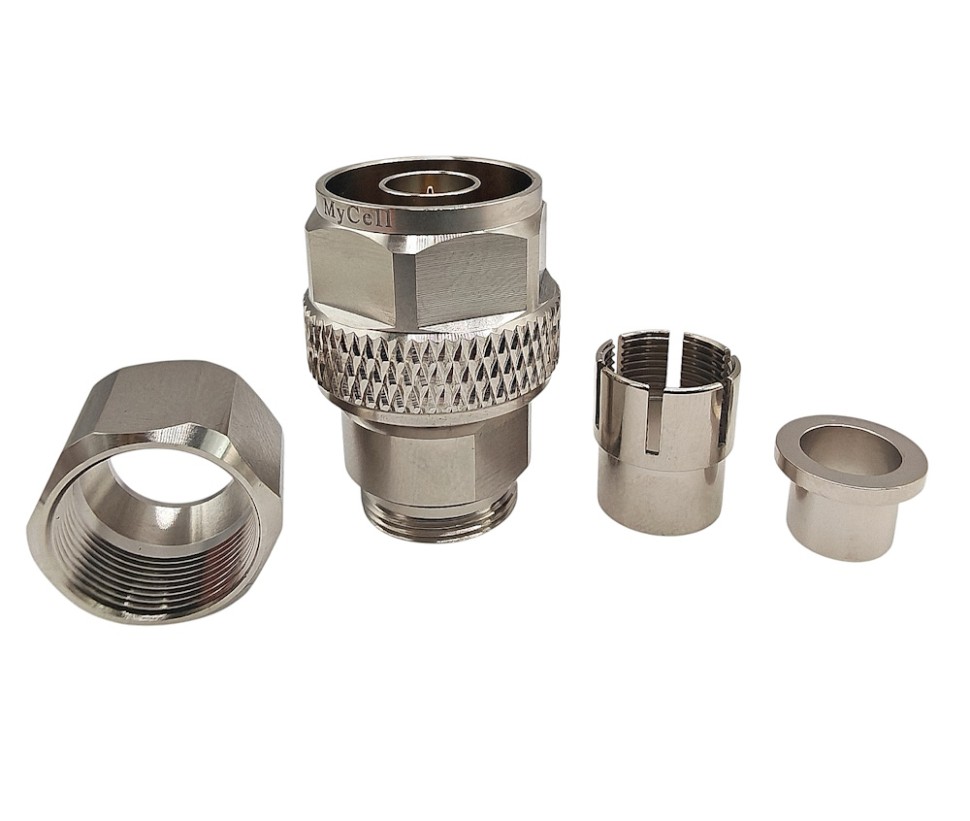

Данный тип коннектора не требует ни пайки, ни кримповки (обжима) центральной жилы кабеля. Центральный пин впрессован в тело коннектора. Контакт центрального пина с кабелем обеспечивается подпружиненными ламелями. То есть зачищенную центральную жилу кабеля нужно просто вставить в тело коннектора. Оплетка фиксируется к корпусу коннектора тыльной прижимной гайкой.

Лучшие значения КСВ достигаются при использовании кабелей с полиэтиленовой (PE) внешней изоляцией. Более жесткая внешняя оболочка обеспечивает лучшую фиксацию кабеля внутри коннектора. Оболочки кабелей из ПВХ или полиуретана рекомендуется использовать при отсутствии изгиба в зоне подключения коннектора.

Материал и покрытие N (штекер) male для коаксиального кабеля

• Центральный контакт — латунь / позолоченный
• Изолятор — PTFE (тефлон)
• Корпус и внешний контакт — латунь / никелированный
• Уплотнитель — силикон
• Гайка — латунь / никелированная

Что такое G37 кабель

G37 используется как инженерное/каталожное обозначение кабельной группы в RF-технике (радиочастотные системы).

Обычно в эту группу входят кабели с характеристиками:

• волновое сопротивление: 50 Ω
• диаметр: около 10–11 мм
• низкие потери (low-loss)
• медная центральная жила
• экранирование: оплётка + фольга

Какие кабели относятся к G37

Чаще всего это аналоги или прямые соответствия:

• RG-8
• LMR-400
• CNT-400
• KSR400 / KSR400UF
• TZC 500 32

Электрические характеристики N (штекер) male для RG8/LMR400/KSR400

Характеристики:
Хвильовий опір: 50 Ом
Частотный диапазон: DC ~ 6 ГГц

КСВ:

• ≤1.15 (RL - 23.127 дБ) @ 300–2200 МГц
• ≤1.20 (RL - 20.828 дБ) @ 2200–2700 МГц

Внесённые потери (IL):

• ≤0.15 дБ @ 300–2200 МГц
• ≤0.20 дБ @ 2200–2700 МГц

Опір ізоляції: ≥5000 MΩ
Опір центрального контакта: ≤1.00 mΩ
Опір внешнего контакта: ≤0.25 mΩ
Испытательное напряжение диэлектрика: 2000 В RMS (AC)

Механические характеристики

• Количество циклов монтажа: ≥500
• Испытание на ударные нагрузки: IEC 60068-2-27 / GB/T 2423.5
• Испытание на вибрацию: IEC 60068-2-6 / GB/T 2423.10
• Испытание соляным туманом: IEC 60068-2-11 / GB/T 2423.17 (48 часов)
• Диапазон температур: −45°C … +85°C
• Соответствие RoHS
