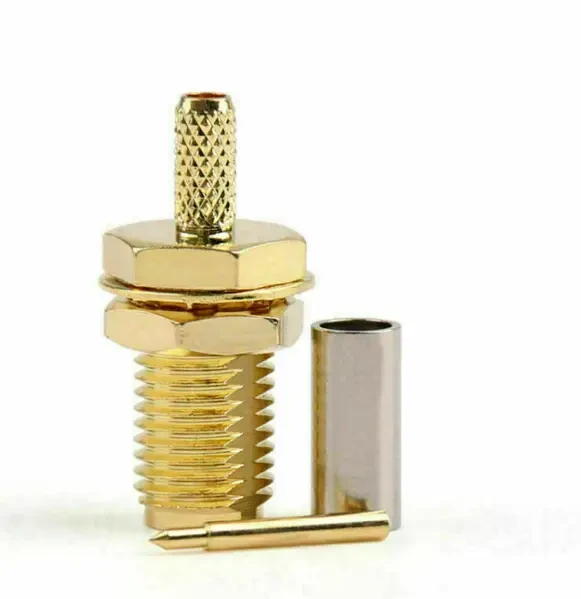

Разъем RP SMA female для кабеля RG316, RG174

RPM-female для RG316, RG174, LMR100

Разъем RP-SMA для кабеля RG316, RG174 (обжим) – модель обжимных резьбовых разъемов для средних и малых уровней мощностей. Разъем осуществляется в соответствии со всеми спецификациями.

Разъем предназначен для обжима на кабель RG316, RG174, его импеданс составляет 50 Ом. Кабель используется для систем с рабочей частотой до 11 ГГц. В основном этот разъем используется в построении кабельных линий связи (в основном CDMA или GSM) и обеспечивает соединение кабелей или оборудования с минимальными потерями.

При учете того, что разъем правильно обжат с помощью специального обжимного инструмента. Разъем может быть использован при температурном диапазоне от -40 до +80°С.

RP-SMA-female для RG316 и RG174 — компактный высокочастотный разъем для монтажа на тонкий коаксиальный кабель. Коннектор предназначен для создания надежного 50-омного ВЧ-соединения в антенных системах, Wi-Fi оборудовании, радиомодулях, телеметрических устройствах и другой радиочастотной аппаратуре.

Разъем имеет интерфейс RPSMA (Reverse Polarity SMA) и механически совместим с соответствующим RP-SMA-male. Благодаря небольшим размерам он удобен для использования в компактном оборудовании, где стандартные большие ВЧ-коннекторы нецелесообразны.

RP-SMA-female для RG316 и RG174

Конектор предназначен для использования с тонкими коаксиальными кабелями RG316 и RG174. Оба типа кабеля широко применяются для внутреннего монтажа, антенных пигтейлов и коротких ВЧ-соединений.

RG316 имеет фторопластовый (PTFE) диэлектрик и хорошо подходит для ВЧ-систем, где требуется повышенная температурная стойкость.

RG174 — тонкий и гибкий коаксиальный кабель, который удобно использовать внутри корпуса, в компактных устройствах и для коротких антенных соединений.

При выборе коннектора необходимо учитывать фактический диаметр кабеля и конструкцию его центрального проводника и экрана. Различные производители могут выпускать RG174 и RG316 с незначительными конструктивными отличиями.

Где применяется RP-SMA-female

Разъем RP-SMA-female широко используется в оборудовании, где используется RP-SMA интерфейс:

• Wi-Fi роутеры и точки доступа;
• беспроводные сетевые адаптеры;
• антенны Wi-Fi 2,4 и 5 ГГц;
• радиомодули;
• FPV и телеметрические системы;
• GSM/LTE устройства;
• GPS/GNSS оборудования;
• радиомодемы;
• IoT-устройства;
• системы дистанционного управления;
• измерительная и лабораторная аппаратура.

Конектор также подходит для изготовления RF pigtail — короткого кабеля с разъемом для подключения внутреннего радиомодуля к внешней антенне.
