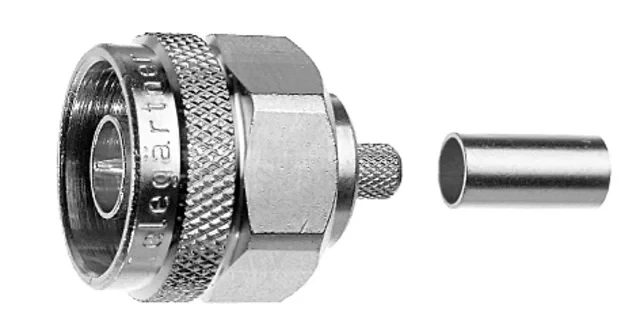

Разъем ВЧ N-male RG58 Telegartner J01020A0108

N-male, G30 (SLL-240), обжим Telegartner J01020A0119

Страна производитель - Германия

Вилка; N; "папа"; прямой; 50 Ом

Коаксіальний розʼєм Telegärtner J01020A0108 (N-type male, RG-58, обжим)

Telegärtner J01020A0108 — це високоякісний коаксіальний ВЧ розʼєм типу N (штекер, male), призначений для використання з кабелями RG-58 та аналогічними. Завдяки обжимному монтажу забезпечує надійне з'єднання, стабільні електричні характеристики та довговічність навіть у складних умовах експлуатації.

Основні характеристики:

• Тип розʼєму: N-type (штекер, male)
• Конструкція: пряма (straight)
• Монтаж: обжим (crimp)
• Імпеданс: 50 Ом
• Частотний діапазон: до 11 ГГц
• Сумісні кабелі: RG-58 (RG58C/U) та аналоги

Матеріали:

• Корпус: нікельований метал
• Центральний контакт: посріблений
• Ізолятор: PTFE (тефлон)

Експлуатаційні параметри:

• Температурний діапазон: від -65°C до +165°C
• Ступінь захисту: до IP68 (при правильному з'єднанні)

Застосування:

• Антени (Wi-Fi, LTE, радіозв'язок)
• Базові станції та ретранслятори
• Вимірювальне обладнання
• Зовнішні ВЧ інсталяції

Особливості:

• Надійне з'єднання завдяки обжимному монтажу
• Стійкість до корозії та зовнішніх впливів
• Підходить для використання на відкритому повітрі

Зверніть увагу: для монтажу необхідний спеціальний обжимний інструмент (кримпер) для кабелів RG-58.

Mechanical attributes

Thermal and climatic attributes

Electrical attributes

Norms

Серия N — это очень популярный коаксиальный разъем. Это прецизионный, атмосферостойкий разъем среднего размера, поставляемый с винтовым соединением. В некоторых областях применения этот разъем может использоваться до 11 ГГц. Доступны только разъемы с импедансом 50 Ом. Доступны разъемы для гибких, эластичных, полужестких и гофрированных кабелей. Для этой серии используются как обжимные, так и зажимные методы заделки кабеля. Специальные конструктивные решения для этой серии разъемов позволили добиться превосходных показателей по коэффициенту отражения (КСВ) и интермодуляционным искажениям. Области применения этих разъемов варьируются от передачи сигналов и данных, где требуется виброустойчивость и защита от воздействия окружающей среды. Серия N обеспечивает решение для коаксиальных соединений средней мощности и высокой частоты.
