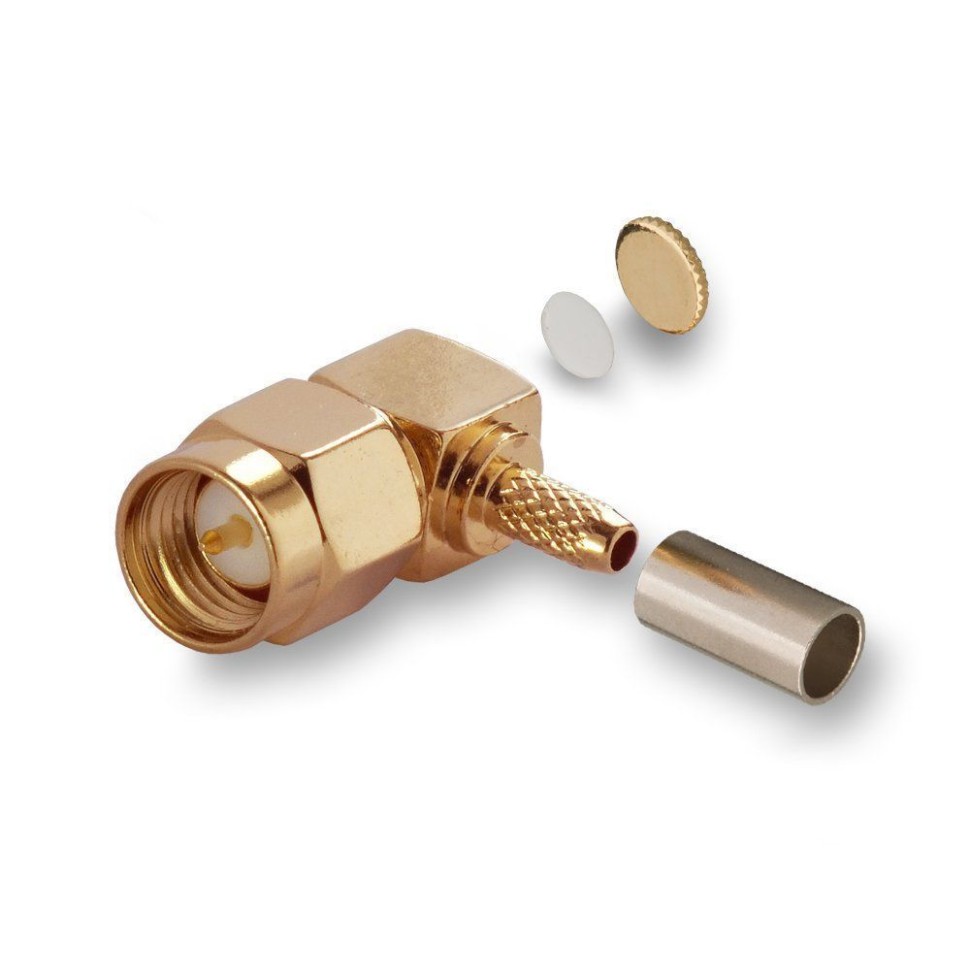

Роз'єм кутовий SMA male для кабелю RG-316, RG-174

Роз'єм кутовий RP-SMA Male для кабелю RG-316 RG-188 RG-174 LMR100 SFF50-1 SFF50-1.5 та аналогів із зовнішнім діаметром ізоляції до 2.52 мм та центральної жилою 0.5 мм. Центральний пін монтується на центральний провід кабелю методом паяння. Роз'єм затискається на кабелі обтискним інструментом (кримпером).

Роз'єм ВЧ SMA-male кутовий для кабелів RG-316, RG-174 / Пайка/обжим SMA-01L-TGG/G7 (RG-316/U), KX 22A, KX 3B, MRC 100 Flex (0.48L/ 1.5 AF), RG-174/U, RG-188A/U, RG-316/U / Діапазон частот: 0-6 ГГц/

Перевага кутового SMA-конектора

Головна перевага кутового виконання — можливість змінити напрямок прокладання кабелю відразу після роз’єму.

Це дозволяє:

• зменшити необхідний монтажний простір;
• акуратно прокласти кабель уздовж корпусу;
• уникнути різкого перегину тонкого коаксіального кабелю;
• зменшити навантаження на кабель у місці підключення;
• використовувати роз’єм у компактних корпусах;
• зручно розміщувати кабельні збірки в обмеженому просторі.

Кутовий SMA male особливо корисний там, де прямий роз’єм створює надмірний виступ або не дозволяє правильно прокласти кабель.

Характеристики:

• Тип конектора: Роз'єм RP-SMA кабельний
• Центральний контакт (Pin): Male
• Спосіб монтажу центрального контакту на житловий кабель: Пайка
• Спосіб монтажу на зовнішню оболонку та обплетення кабелю: Потрібен обтискний інструмент (кримпер)
• Спосіб з'єднання з відповідним роз'ємом: різьбове з'єднання (різьблення всередині)
• Конструктив: Кутовий конектор
• Коаксіальні кабелі підходять для монтажу: RG-316 RG-188 RG-174 LMR100&Nbsp;SFF50-1 SFF50-1.5 та аналоги із зовнішнім діаметром ізоляції до 2,52 мм та центральною житловою 0.5 мм
• Матеріал корпусу: Латунь Brass
• Покриття корпусу: Золото(Au)
• Покриття центрального контакту: Золото Gold (Au)
• Матеріал діелектрика: Політетрафторетилен
• Хвильовий опір: 50 Ом
• Діапазон робочих частот: 0-11 ГГц
• Коефіцієнт Стоячої Хвилі (КСВ): 1,2 max. 0-11 ГГц
• Температурний діапазон від -55 °C до 85 °C

Роз’єм може застосовуватися для виготовлення кабельних збірок у:

• Wi-Fi обладнанні;
• GSM та LTE пристроях;
• GPS/GNSS системах;
• радіомодулях;
• радіомодемах;
• телеметричних системах;
• IoT-пристроях;
• бездротових мережевих пристроях;
• вимірювальній апаратурі;
• лабораторному ВЧ обладнанні;
• антенних системах;
• компактній електроніці.
