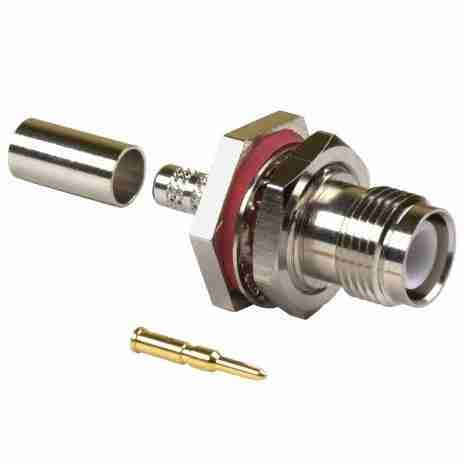

Роз'єм RP-TNC female на кабель RG58 (RG223)

Роз'єм RP-TNC-Female для кабелю RG-58 (RG223)

Роз’єм TNC (ініціалізація «Threaded Neill–Concelman») є різьбовою версією роз’єму BNC.

Високоякісний ВЧ конектор TNC зворотної полярності - RPTNC

 RP-TNC - TNC із зворотною полярністю (RP-TNC, іноді RTNC) — це різновид специфікації TNC, яка змінює полярність інтерфейсу. Роз’єм зі зворотною полярністю матиме контакт, протилежний стандартному роз’єму. На штифтовому роз’ємі різьблення буде зсередини. На гніздовому з'єднувачі різьблення знаходиться назовні.

• Конекторний тип: роз'єм TNC типу кабельний
• Центральний контакт (Pin): RP-TNC
• Спосіб монтажу центрального контакту на житловий кабель: Пайка/Обжим
• Спосіб монтажу на зовнішню оболонку та обплетення кабелю: Потрібен обтискний інструмент (кримпер)
• Конструктив: Прямий конектор
• Сумісність: RG58 RG142 RG223 LMR195 LMR200 SYV50-3 3D-FB та аналоги із зовнішнім діаметром ізоляції до 5.5 мм та центральною житловою до 1.2 мм
• Матеріал корпусу: Латунь Brass
• Покриття корпусу: Нікель Nickel (Ni)
• Покриття центрального контакту: Золото Gold (Au)
• Матеріал діелектрика: Делрін
• Хвильовий опір: 50 Ом
• Діапазон робочих частот: 0-8 ГГц
• Коефіцієнт Стоячої Хвилі (КСВ): 1,3 max. 0-8 ГГц

Роз'єм призначений для паяння на кабель RG-58 (RG223), його імпеданс складає 50. Основне призначення роз'єму - побудові кабельних ліній зв'язку (GSM, 3G, 4G, 5G), виготовлення кабельних зборок для дронів забезпечує з'єднання кабелів або обладнання з мінімальними втратами.

Роз'єм може бути використаний при температурному діапазоні від -40°С до +80°С
