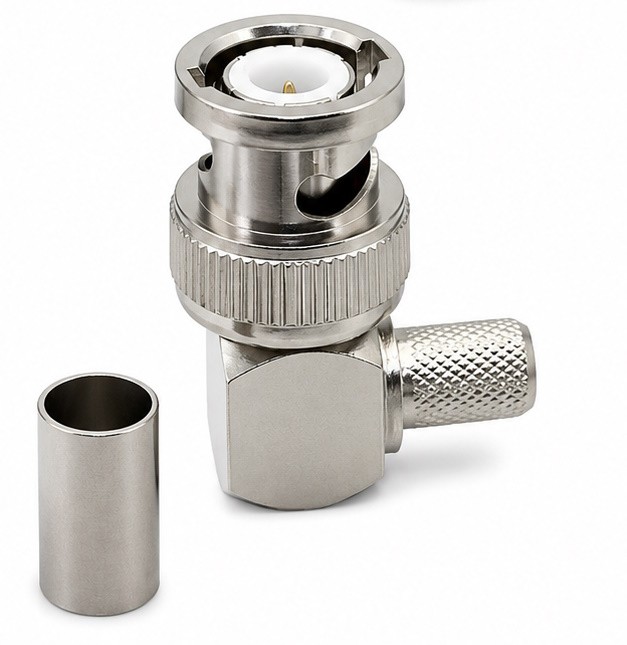

BNC Male (штекер) обтискний — професійний високочастотний роз'єм з хвильовим опором 50 Ом, призначений для монтажу на коаксіальні кабелі LMR240, H155, Hyperflex 5/.212", KSR240 та інші сумісні кабелі діаметром близько 6 мм. застосовується в системах зв'язку, радіочастотному обладнанні, вимірювальній техніці та бездротових мережах.
Переваги
- Сумісний з кабелями LMR240, H155, Hyperflex 5/.212", KSR240.
- Хвильовий опір 50 Ом.
- Обтискна конструкція забезпечує високу механічну міцність.
- Байонетне з'єднання BNC для швидкого підключення та вимкнення.
- Низькі втрати та стабільні характеристики на високих частотах.
- Корпус із латуні з нікелевим покриттям.
- Центральний контакт із позолотою для мінімального перехідного опору.
- Діелектрик PTFE (тефлон).
- Підходить для професійного та промислового застосування.
| Характеристика | Значення |
|---|---|
| Тип гнізда | BNC Male (штекер) |
| Тип з'єднання | BNC (байонетний) |
| Монтаж | Обтискний (Crimp) |
| Хвильовий опір | 50 Ом |
| Сумісні кабелі | LMR240, H155, Hyperflex 5/.212", KSR240 та аналоги Ø6 мм |
| Матеріал корпусу | Латунь |
| Покриття корпусу | Нікелювання |
| Матеріал центрального контакту | Латунь |
| Покриття центрального контакту | Позолота |
| Діелектрик | PTFE (тефлон) |
| Максимальна робоча частота | До 3 ГГц |
| Температура експлуатації | -45…+180 °C |
| Область застосування | Вимірювальне обладнання, радіозв'язок, Wi-Fi, телекомунікації, антени, лабораторні прилади |
Область застосування
- Вимірювальне обладнання.
- Радіостанції та радіоаматорська техніка.
- Wi-Fi та бездротові мережі.
- Системи відеоспостереження (50 Ом).
- Антенно-фідерні пристрої.
- Лабораторне та телекомунікаційне обладнання.
Характеристики
| Тип кабелю | H155, LMR240/RG240/SLL240, RG240 |
| Серія СВЧ роз'ємів | BNC серия |
| Відповідна марка кабелю | LMR240, H155, 5/.212" |
| Конструктивне використання | угловой |
| Покриття корпусу | Никель |
| Монтаж центрального контакту | пайка |
| Тип центрального контакту | вилка |
| Тип роз'єму | BNC male |
| Гарантія | 12 мес |
| Бренди | rf |
| Діапазон робочих температур | от -40 до +80 °C |
| Країна виробник | Китай |
