Аналізатор спектра з трекінг-генератором Arinst SSA TG

Широкосмуговий аналізатор сигналу з трекінг-генератором Arinst SSA TG

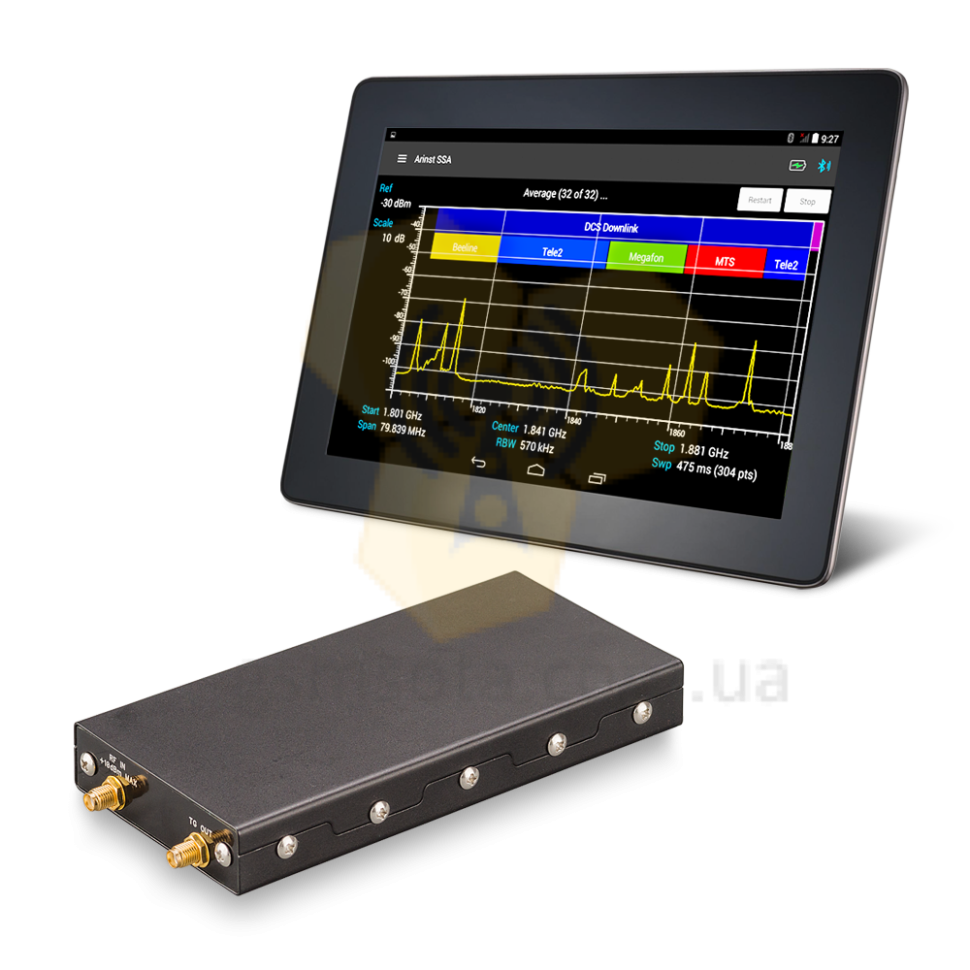

Arinst SSA TG - це портативний панорамний аналізатор спектру, який призначений для відображення спектрів сигналів в основному діапазоні частот від 36 до 3000 МГц. Прилад дозволяє визначити амплітуду і частоту спектральних компонент, що входять до складу сигналу. Аналізатор спектра відображає спектри сигналів всіх поширених технологій: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, ГЛОНАСС і т.д.

Важливою особливістю пристрою є наявність додаткової функції стежить генератора. Крім основного діапазону частот 36-3000 МГц прилад має додатковий розширений діапазон від 3000 до 5990 МГц, в якому помилка вимірювань вище, ніж в основному діапазоні. При роботі в розширеному діапазоні слід використовувати прилад тільки для відображення сигналів для їх оцінки, але не для вимірювань.

Наприклад, за допомогою приладу можна виконати наступні роботи:

• навести зовнішню антену на базову станцію
• провести експрес-аналіз радіочастотної обстановки
• перевірити правильність роботи репитера стільникового зв'язку
• провести ремонт і настройку репитера, генератора, фільтра і т.д.

Прилад управляється одним з двох способів:

• за допомогою смартфона або планшета під управлінням Android
• через комп'ютер або ноутбук з операційною системою Windows.

Дані між приладом і смартфоном /планшетом /комп'ютером передаються по Bluetooth або через USB-кабель. Дальність дії Bluetooth - до 10 метрів (Пароль для доступу через Bluetooth: 1234).

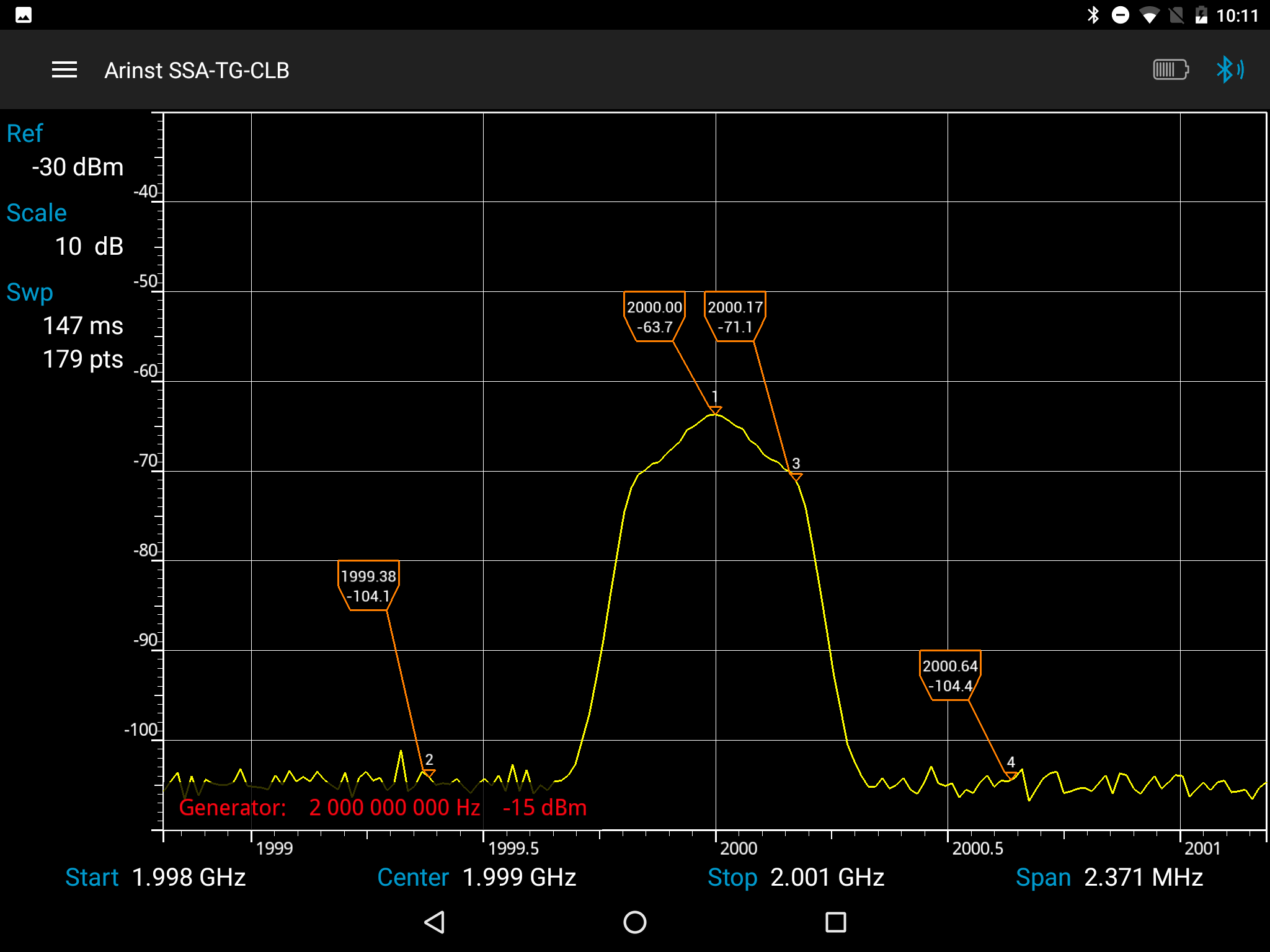

Всі виміряні дані в реальному часі від

Програму для управління аналізатором спектру за допомогою смартфона або планшета можна встановити зGoogle Play або скачатизвідси.

Технічні характеристики (тільки для основного вимірюваного діапазону частот 36-3000 МГц)

• Відображається діапазон частот: 36-5990 МГц
• Основний вимірюваний діапазон частот: 36-3000 МГц
• Динамічний діапазон в смузі 36-3000 МГц: 70 дБ
• Максимальна смуга огляду: 1000 МГц
• Смуга пропускання ПЧ: 250 кГц, фіксована
• Швидкість огляду в смузі 100 МГц:< 0.3 сек
• Полку шуму в смузі 36-3000 МГц:< -85 дБм
• Хвильовий опір: 50 Ом
• КСВ в робочому діапазоні частот:< 1,5
• Внутрішній атенюатор: 0-30 дБ
• Помилка при аттенюаціі до 10 дБ: 2 дБ
• Помилка при аттенюаціі від 10 до 20 дБ: 5 дБ
• Помилка при аттенюаціі від 20 до 30 дБ: 8 дБ
• Вихідна потужність трекінг-генератора: -15 ...- 25 дБм
• Точність відображення сигналу в межах динамічного діапазону: 2,0 дБ
• Максимальна вхідна потужність при аттенюатор 0 дБ: 10 дБм
• Максимальна вхідна потужність при аттенюатор вище 20 дБ: +20 дБм
• Максимальний вхідний вимірюваний сигнал: +10 дБм
• Максимальна постійна напруга на вході: 25 Вольт
• Максимальний споживаний струм при роботі від USB: 350 мА

обмеження

Аналізатор спектра Arinst SSA TG не є вимірювальним приладом, так як не має затвердженого типу засоби вимірювання. Затвердження типу засоби вимірювання негативно вплинуло б на доступність і ціну приладу. Тому аналізатор спектру з офіційної точки зору є індикатором поля. Однак, незважаючи на це, прилад повністю відповідає всім заявленим технічним характеристикам. Кожен прилад калібрується по потужності і частоті.
