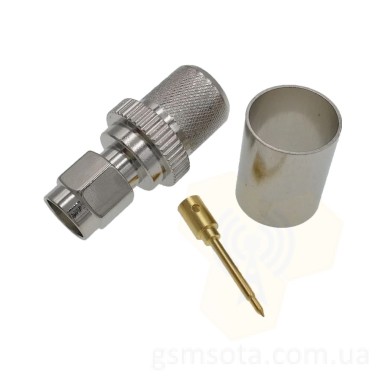

ВЧ N-male коннектор для кабеля RG8
Разъем ВЧ N Male для коаксиального кабеля RG-8 - высокочастотный прямой резьбовой разъем, который широко применяется для построения сетей усиления мобильной связи.
N вилка (папа) на ВЧ кабель RG-8 TZC-500-32 Ericsson, RF LLC-CCA 50 Ом.
- Способ монтажа на внешнюю оболочку и оплетку кабеля - обжимная втулка
- Способ соединения с ответным разъемом - резьбовое соединение (резьба внутри)
- Покрытие корпуса - Никель Nickel (Ni)
- Покрытие центрального контакта - Золото Gold (Au)
- Материал диэлектрика - Делрин
- Волновое сопротивление 50 Ом
- Диапазон рабочих частот 0 - 11 ГГЦ
- Коэффициент Стоячей Волны (КСВ) - 1.3
- Частотный диапазон Max. 0-11 ГГц
- Температурный диапазон от -55 ° C до 85 ° C
Марка совместимого кабеля - TZC 500 32, 213CRT7 LOW LOSS EUPEN, WCX400, 7810A BELDEN, 9913 BELDEN, 9913F BELDEN, 9914 BELDEN, C2FCP, C2FP, HPF 400, LMR-400, SPEEDFOAM 400.
Для монтажа, разъем N Male RG8 не требуется какого либо специального инструмента, кроме как паяльника, олова и канифоли. Зажимается разъем при помощи обычных гаечных ключей.
Features
| Тип кабеля | RG8, RG213 |
| Серия СВЧ разъёмов | N серия |
| Соответствующая марка кабеля | TZC 500 32, 213CRT7 LOW LOSS EUPEN, 7810A BELDEN, 9913 BELDEN, 9913F BELDEN, 9914 BELDEN, C2FCP,C2FP, HPF 400, LMR-400, SPEEDFOAM 400, WCX400 |
| Конструктивное использование | прямой |
| Покрытие центрального контакта | Золото |
| Покрытие корпуса | Никель |
| Тип центрального контакта | вилка |
| Тип разъёма | N male |
| Гарантия | 24 мес |
| Бренды | sota |
| Диапазон рабочих температур | от -40 до +80 °C |
| Страна производитель | Украина |
Reviews
-
Author
Андрей СервисPublication dateApril 9, 2019 17:42 -
AuthorОлександрPublication dateSeptember 12, 2018 08:29пайкаНормальный разъём. радует пайка.
-
AuthorВалерий ХристенкоPublication dateJanuary 10, 2017 21:31коннекторыничего сверхъестественного от них не ожидал. собрал по инструкции без проблем. свою функцию выполняют. рекомендую.
-
AuthorЭльдар Publication dateOctober 27, 2016 16:02пайкаОтличный коннектор. Спаял без проблем 8 шт. Сам радиолюбитель со стажем.
Советы:
1) Хорошо залудть паяльник. Признаки хорошей залудки, это когда вся поверхность покрыта тонким слоем припоя и с его кончика свисает капля припоя.
2) Припой нужно выбирать для деталей, чувствительных к перегреву (ПОСВ-50, сплав
д Арсе, сплав Вуда)
3) Паяльниу использовать средней мощности (40-60Вт). При большой мощности, паяльник быстро прогреет элемент, а многие радиодетали не допускают нагрева выше 70 градусов и по этому, допустимое время их пайки составляет не более 3 секунд.
-
AuthorPublication dateOctober 24, 2016 07:52Не понравилосьПриобрёл данный разъём. Пытался сам спаять - не получилось. Все делал по инструкции. Греч паяльником сердечник - развалился. Сказали перегрев. Заказал ещё 1.(((
-
AuthorАртёмPublication dateMarch 26, 2016 16:36пайкаОбязательно паять сердечник?
-
AuthorПЕТРОPublication dateJanuary 31, 2016 22:14СпасибоПриобрел разъемы. Качество соответствует цене. Раньше брал не здесь - не очень. Разъемы советую. Прислали новой почтой. Без предоплаты. Спасибо огромное.
-
AuthorМишаPublication dateDecember 22, 2015 20:10N MaleПокупал для кабеля BELDEN.
Преимущества - простота сборки.
Недостатки - на УкрПочте потеряли посылку. Пришлось второй раз заказывать. -
AuthorGeorgiyPublication dateOctober 3, 2015 08:27спаибоПриобрел данные разьемы. Нареканий нету. Спасибо огромное. Самому спаять получилось. Качество ок.
-
AuthorNikolasPublication dateSeptember 18, 2015 11:34сборка раземаскажите пожалуйста, сам смогу собрать даный разьем? у меня установлен репитер, нужно добавить еще одну антенну. Я так понимаю мне нужно купить разветвитель, кабель и разьемы. все куплю. а разьем соберу?
