Одескабель RG-213 ЗСУ

Радиочастотный кабель RG-213 ЗСУ Одескабель медь

Применение

Кабели предназначены для наружной прокладки в системах эфирного и спутникового телевидения, в системах коллективного и кабельного телевидения, в качестве соединителя антенно-фидерных устройств с передающей аппаратурой транкинговой связи и коммутации СВЧ приборов в диапазоне частот от 5 до 3000 МГц.

Рекомендовано для использования при изготовления кабельных сборок для Дронов.

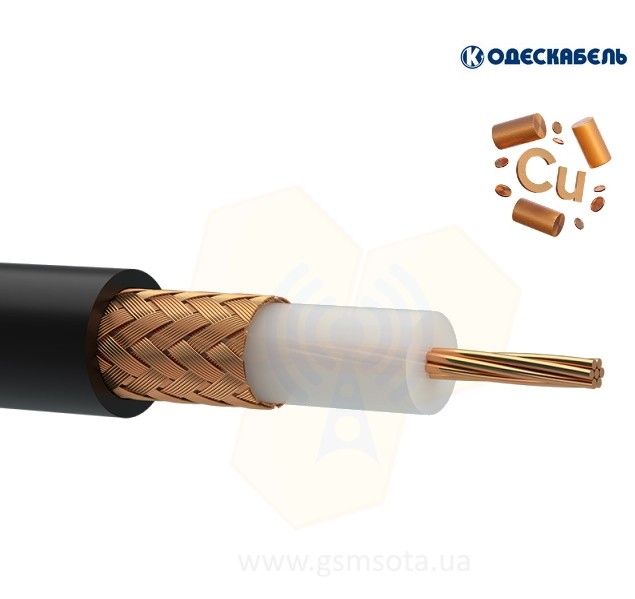

Конструкция

• Внутренний проводник – медный многопроволочный; диаметр внутреннего проводника 2,55 мм (7х0,85 мм)
• Изоляция – пористый полиэтилен физического вспенивания; диаметр по изоляции 7,25 мм
• Наружный проводник - оплетка плотностью (97)% из медных проводов диаметром (0,15-0,18) мм, наложенная поверх алюмолавсановой ленты. Диаметр по внешнему проводнику 8,0 мм.
• Оболочка – ПВХ пластикат черного цвета; наружный диаметр кабеля (10,30±0,20) мм

Электрические параметры

• Электрическая емкость, пФ/м 80
• Максимальная мощность на частоте 1ГГц, Вт 400
• Коэффициент укорочения длины волны 1,22
• Сопротивление изоляции при 20°С, не менее, МОм×км 5000
• Испытательное напряжение изоляции частотой 50 Гц, кВ 3,0

Массогабаритные и эксплуатационные параметры

• Диапазон рабочих температур, °С –30 ÷ 70
• Мин. радиус изгиба кабеля при Т>5°С/Т<5°С, мм 100/200
• Срок службы, лет 12
• Расчетная масса, кг/км 166

Условия монтажа и эксплуатации

Температурный диапазон:

• при монтаже: -10 °C...+50 °C
• во время эксплуатации: -20 °C...+60 °C

Радиус изгиба: ≥ 10 диаметров кабеля.
