Більшість людей, які купують коаксіальний кабель для LTE-антени, Wi-Fi, FPV-дронів, радіостанцій чи вимірювального обладнання, навіть не замислюються над одним простим питанням:

Чому практично весь професійний радіозв'язок використовує саме кабель із хвильовим опором 50 Ом?

• Чому не 40 Ом?
• Чому не 60 Ом?

І чому телебачення майже повністю перейшло на 75 Ом?

Виявляється, відповідь бере свій початок майже сто років тому і пов'язана не з маркетингом, а з реальною фізикою, військовими дослідженнями та розвитком світового радіозв'язку.

Ця історія набагато цікавіша, ніж здається на перший погляд.

Початок історії: коли коаксіальний кабель став революцією

Сьогодні коаксіальний кабель здається звичайною річчю. Він використовується практично всюди:

• базові станції мобільного зв'язку;
• антени LTE та 5G;
• системи Wi-Fi;
• професійний радіозв'язок;
• авіація;
• морська навігація;
• військові системи;
• супутниковий зв'язок;
• лабораторне вимірювальне обладнання.

Проте ще на початку XX століття ситуація була зовсім іншою.

Передача високочастотних сигналів здійснювалася відкритими двопровідними лініями або повітряними проводами, які сильно залежали від погодних умов, створювали електромагнітні завади та мали значні втрати.

Інженерам був потрібен новий тип лінії передачі, яка:

• забезпечувала б стабільний хвильовий опір;
• не випромінювала енергію назовні;
• була захищена від зовнішніх перешкод;
• дозволяла передавати високі частоти на великі відстані.

Саме так з'явилася конструкція, яку сьогодні ми називаємо коаксіальним кабелем.

Bell Labs — місце, де народився сучасний стандарт

У 1920–1930-х роках американська лабораторія Bell Telephone Laboratories займалася створенням високоякісних ліній передачі для телефонного та радіозв'язку.

Саме інженери Bell Labs першими почали системно досліджувати питання:

Яким повинен бути хвильовий опір коаксіального кабелю, щоб він працював максимально ефективно?

На той час вже було відомо, що хвильовий опір залежить від:

• діаметра центрального провідника;
• внутрішнього діаметра екрана;
• матеріалу діелектрика.

Змінюючи ці параметри, можна було отримати практично будь-яке значення — 25 Ом, 40 Ом, 60 Ом, 90 Ом чи навіть 120 Ом.

Проте головне питання звучало інакше:

Яке значення буде найкращим?

Інженери зробили десятки експериментів

На відміну від сучасних програм комп'ютерного моделювання, інженери Bell Labs працювали переважно експериментально.

Вони виготовляли кабелі з різною геометрією та вимірювали:

• максимально допустиму потужність;
• рівень втрат сигналу;
• нагрівання провідників;
• електричну міцність діелектрика;
• стабільність роботи на різних частотах.

Саме тоді стало зрозуміло, що існують два параметри, які суперечать один одному.

Якщо покращити один із них, інший погіршується.

І це стало головною інженерною дилемою майбутнього світового стандарту.

Чому не 30 Ом?

Першим відкриттям стало те, що коаксіальний кабель із хвильовим опором близько 30 Ом здатний передавати найбільшу потужність.

Причина досить проста.

При такій геометрії центральний провідник має більший діаметр, а це означає:

• менший електричний опір;
• менше нагрівання;
• вищу допустиму силу струму;
• більшу потужність без руйнування ізоляції.

Саме тому кабель із хвильовим опором приблизно 30 Ом є майже ідеальним для передачі великих потужностей.

На перший погляд може здатися, що проблему вирішено.

Але виникла інша.

Недолік 30 Ом

Збільшення діаметра центрального провідника призводило до іншого ефекту. Втрати сигналу починали поступово зростати. Особливо це ставало помітно зі збільшенням частоти. Для телефонних систем це ще не було критично. Але розвиток радіозв'язку вимагав передачі дедалі вищих частот — десятків і сотень мегагерц, а згодом і гігагерців. Інженери зрозуміли, що максимально можлива потужність — не єдиний критерій. Потрібно було знайти баланс між потужністю та затуханням.

Саме це рішення визначило розвиток усієї радіотехніки на наступні десятиліття.

Наступне відкриття здивувало навіть дослідників

Коли експерименти продовжилися, сталося дещо несподіване. Виявилося, що мінімальні втрати сигналу спостерігаються зовсім не у 30-омного кабелю.

Найменше затухання показали конструкції з хвильовим опором приблизно 75–77 Ом.

Саме така геометрія забезпечувала найменші втрати енергії при передачі високочастотних сигналів на великі відстані. Для систем, де важливо було доставити слабкий сигнал із мінімальними втратами, це стало справжнім проривом.

Саме тому через багато років стандарт 75 Ом став основою телевізійних мереж, кабельного телебачення, відеосистем та супутникового прийому.

Але для радіозв'язку цього було недостатньо.

Попереду інженерів чекало головне рішення, яке назавжди змінило світ високочастотної техніки.

• коаксіальний кабель із хвильовим опором близько 30 Ом дозволяє передавати найбільшу потужність;
• конструкція з опором 75–77 Ом забезпечує мінімальні втрати сигналу.

Здавалося б, рішення знайдено. Залишалося лише вибрати, що важливіше.

Але саме тут інженери Bell Labs зіткнулися з головною інженерною дилемою.

Інженерний компроміс, який змінив історію

Телефонні компанії, військові та виробники радіообладнання мали абсолютно різні вимоги. Одним було важливо передавати десятки й сотні ват без перегріву кабелю. Іншим — доставити дуже слабкий сигнал з антени до приймача без зайвих втрат.

Зробити кабель, який був би одночасно ідеальним для обох завдань, було неможливо. Тому інженери почали шукати компроміс.

Після численних розрахунків і випробувань вони встановили, що хвильовий опір приблизно 50 Ом забезпечує дуже вдалий баланс між трьома критично важливими характеристиками:

• достатньо висока допустима потужність;
• порівняно невеликі втрати сигналу;
• хороша електрична міцність діелектрика.

Саме цей компроміс і став основою майбутнього міжнародного стандарту.

Чому не 52 Ом або 48 Ом?

Часто можна почути думку, що число 50 було вибране умовно або просто округлене. Насправді це не зовсім так.

Результати різних досліджень давали оптимальне значення в діапазоні приблизно 50–52 Ом, залежно від матеріалу діелектрика та конструкції кабелю.

Для промислового виробництва потрібне було одне універсальне число. Так з'явився стандарт 50 Ом, який легко запам'ятовувався, спрощував стандартизацію обладнання та дозволяв виробникам випускати взаємосумісні кабелі, антени й конектори.

Майже через століття це рішення продовжує працювати.

Військові остаточно закріпили стандарт

Друга світова війна стала одним із головних факторів поширення 50-омних кабелів.

Радари, корабельний зв'язок, авіаційні радіостанції та військові передавачі потребували надійних ліній передачі, здатних працювати у важких умовах.

Саме тоді американські військові стандартизували цілу серію коаксіальних кабелів, які сьогодні відомі під позначеннями:

• RG-58;
• RG-59;
• RG-8;
• RG-11;
• RG-213;
• RG-214.

Багато хто помилково вважає, що RG — це назва певного типу кабелю.

Насправді скорочення походить від Radio Guide — військової системи класифікації коаксіальних кабелів США.

Наприклад, позначення RG-8/U історично означало:

• RG — Radio Guide;
• 8 — номер конструкції;
• U — Universal (універсальне виконання).

Цікаво, що сучасний кабель із написом RG8 часто вже не має нічого спільного з початковою військовою специфікацією. За десятиліття змінилися матеріали діелектрика, щільність екранування, оболонки та технології виробництва, але історична назва залишилася.

Чому телебачення використовує 75 Ом?

Після війни телекомунікаційна галузь фактично розділилася на два великі напрями.

Радіозв'язок

Тут необхідно було передавати значні рівні потужності.

Саме тому:

• аматорський радіозв'язок;
• професійні радіостанції;
• базові станції;
• вимірювальні прилади;
• LTE;
• GSM;
• 5G;
• Wi-Fi;
• системи зв'язку FPV;
• супутникові передавачі

майже повністю перейшли на 50 Ом.

Телебачення

У телевізійних системах ситуація була іншою. Передавач знаходився далеко. До телевізора потрібно було доставити вже сформований слабкий сигнал. Тут головним критерієм стали мінімальні втрати, а не передавана потужність.

Саме тому телебачення, кабельні мережі та більшість відеосистем використовують 75 Ом. Це рішення дозволяє зменшити затухання сигналу, особливо на довгих лініях.

Найпоширеніший міф про 50 Ом

Іноді можна зустріти твердження:

«50 Ом забезпечує найменші втрати.»

Це неправда.

Мінімальне затухання має конструкція, близька до 77 Ом. 50 Ом був обраний не через найменші втрати.

Його перевага полягає в тому, що він одночасно:

• дозволяє передавати значну потужність;
• має невеликі втрати;
• забезпечує високу механічну міцність конструкції;
• добре працює у широкому діапазоні частот.

Саме тому інженери й називають його інженерним компромісом, а не фізичним максимумом.

Що буде, якщо змішати 50 і 75 Ом?

Це ще один популярний міф.

Деякі користувачі вважають, що достатньо встановити будь-який перехідник, і різниця зникне. Насправді будь-яка невідповідність хвильового опору створює відбиття сигналу.

Частина енергії повертається назад до передавача, що призводить до:

• збільшення коефіцієнта стоячої хвилі (КСХ, VSWR);
• додаткових втрат;
• зменшення ефективності антени;
• можливого перегріву вихідного каскаду потужного передавача.

Для приймальних систем це часто не є критичним. Але для передавальних трактів, особливо великої потужності, неправильне узгодження може скоротити ресурс обладнання.

Чому стандарт не змінився навіть через 90 років?

За цей час світ змінився кардинально.

З'явилися:

• стільниковий зв'язок;
• супутниковий інтернет;
• 5G;
• Wi-Fi 7;
• FPV-дрони;
• лабораторні аналізатори до десятків гігагерц.

Проте практично все сучасне високочастотне обладнання продовжує використовувати саме 50 Ом.

Причина дуже проста. Сьогодні це вже не лише фізичний параметр. Це глобальний стандарт сумісності.

Його підтримують:

• виробники кабелів;
• виробники конекторів;
• виробники антен;
• виробники вимірювальної техніки;
• виробники базових станцій;
• виробники лабораторного обладнання.

Саме завдяки цьому будь-який сучасний кабель LMR400, RG213, RG8, професійний фідерний кабель або конектор N type, SMA, BNC чи TNC можуть працювати разом без необхідності індивідуального узгодження.

RG8, LMR чи фідерний кабель? Чому зовні схожі кабелі працюють абсолютно по-різному

Після того як стандарт 50 Ом став міжнародним, виробники почали створювати десятки різних коаксіальних кабелів. На перший погляд вони дуже схожі: чорна оболонка, центральний провідник, екран та ізоляція.

Саме тому багато покупців вважають, що будь-який товстий кабель працює однаково. Насправді це одна з найпоширеніших помилок.

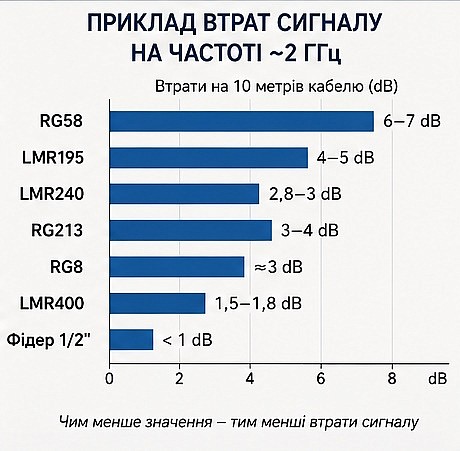

Два кабелі однакового діаметра можуть відрізнятися за втратами у два, три, а іноді й чотири рази. Причина полягає не у зовнішньому вигляді, а у внутрішній конструкції.

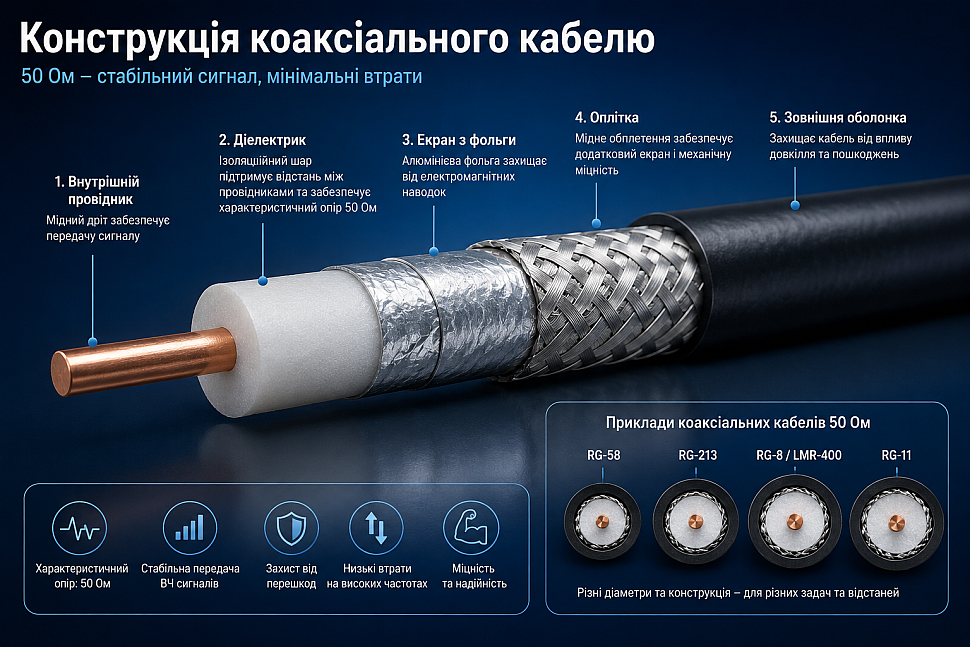

Що приховано всередині коаксіального кабелю?

Будь-який сучасний високочастотний кабель складається з чотирьох основних елементів.

Центральний провідник

Саме ним передається основна частина електромагнітної енергії.

Він може бути:

• суцільним мідним;
• багатодротяним;
• омідненим алюмінієм (CCA);
• посрібленим;
• омідненою сталлю.

Саме матеріал центрального провідника найбільше впливає на допустиму потужність, механічну міцність і довговічність кабелю.

Діелектрик

Багато покупців навіть не здогадуються, що саме діелектрик визначає значну частину характеристик коаксіального кабелю.

У сучасних кабелях використовуються:

• суцільний поліетилен;
• газоспінений поліетилен (Foam PE);
• PTFE (тефлон);
• повітряний діелектрик у професійних фідерних лініях.

Саме використання газоспіненого поліетилену стало однією з найбільших революцій у виробництві коаксіальних кабелів. Повітря має значно меншу діелектричну проникність, ніж поліетилен. Чим більше повітря міститься всередині діелектрика, тим меншими стають втрати високочастотного сигналу.

Саме тому сучасні кабелі LMR400 мають істотно нижче затухання, ніж класичний RG8.

Екранування

Дешева продукція часто має лише одну оплетку.

Професійні кабелі використовують комбіновану конструкцію:

• алюмінієва фольга;
• щільна мідна оплетка.

Таке рішення забезпечує значно кращий захист від зовнішніх електромагнітних завад і одночасно зменшує власне випромінювання кабелю.

Зовнішня оболонка

Саме вона визначає стійкість до:

• ультрафіолету;
• морозу;
• високих температур;
• механічних пошкоджень;
• вологи.

Для зовнішнього монтажу професійні виробники використовують спеціальні поліетиленові оболонки з UV-стабілізаторами.

Саме тому дешевий кабель, залишений на даху, може потріскатися вже через 2–3 роки, тоді як якісний працює понад десять років.

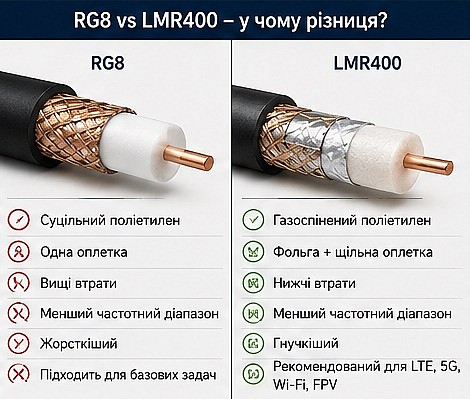

Чому LMR400 не є «покращеним RG8»?

Це один із найпоширеніших міфів.

Через однаковий зовнішній діаметр багато хто вважає, що LMR400 — це просто сучасна назва RG8.

Насправді між ними існують принципові конструктивні відмінності.

Характеристика	RG8	LMR400
Діелектрик	Суцільний поліетилен	Газоспінений поліетилен (Foam PE)
Екранування	Одна оплетка (типово)	Алюмінієва фольга + щільна мідна оплетка
Затухання сигналу	Вище	Нижче
Гнучкість	Середня	Вища
Робочий частотний діапазон	Менший	Ширший
LTE / 5G	Допустимо	Рекомендовано
FPV 5.8 ГГц	Відчутні втрати	Значно менші втрати

Саме тому LMR400 давно став одним із найпопулярніших кабелів для LTE, 5G, Wi-Fi, LoRaWAN, вимірювальної техніки та професійних антенних систем.

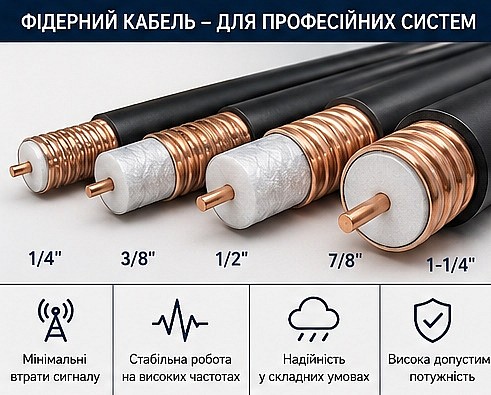

Чому фідерний кабель ще ефективніший?

Коли довжина кабелю вимірюється десятками метрів, навіть LMR400 починає втрачати помітну частину сигналу.

Саме тому оператори мобільного зв'язку використовують зовсім інший тип кабелю — фідерний кабель.

Його легко впізнати за великим діаметром:

• 1/4";
• 3/8";
• 1/2";
• 7/8";
• 1-1/4".

Всередині таких кабелів використовується гофрований зовнішній провідник, високоякісний діелектрик та конструкція з мінімальними втратами.

Саме тому базові станції GSM, LTE та 5G можуть передавати сигнал від передавача до антени на десятки метрів практично без істотної втрати потужності.

Конектор теж є частиною кабельної системи

Багато користувачів витрачають значні кошти на якісний кабель, але встановлюють найдешевший конектор.

Це одна з найпоширеніших помилок.

Поганий конектор може:

• збільшити КСХ (VSWR);
• створити додаткові втрати сигналу;
• викликати нестабільний контакт;
• пропускати вологу;
• окислюватися;
• змінювати свої параметри після багаторазових підключень.

Саме тому професійні виробники використовують конектори зі стабільною геометрією центрального контакту, точним хвильовим опором та якісним металевим покриттям.

Чому існує так багато різновидів конекторів?

Кожен тип конектора створювався для своїх умов експлуатації.

N Type

Один із найстаріших і найнадійніших високочастотних конекторів.

Основні переваги:

• герметичність;
• різьбове з'єднання;
• висока допустима потужність;
• надійна робота просто неба.

Саме тому його досі використовують оператори мобільного зв'язку, виробники антен та базових станцій.

SMA

Компактний високочастотний конектор, який широко застосовується у сучасній електроніці.

Основні сфери використання:

• LTE-модеми;
• 5G-роутери;
• Wi-Fi обладнання;
• FPV-дрони;
• GPS-приймачі;
• лабораторні прилади.

Якісні SMA-конектори забезпечують стабільні параметри навіть на дуже високих частотах.

BNC

Головною особливістю BNC є байонетне з'єднання. Для підключення достатньо вставити конектор і повернути його приблизно на чверть оберту.

Саме тому BNC десятиліттями використовується в осцилографах, генераторах сигналів та іншому вимірювальному обладнанні.

TNC

TNC можна вважати різьбовою модифікацією BNC.

Завдяки різьбі він значно краще витримує вібрації та механічні навантаження.

Основні сфери застосування:

• авіація;
• морська техніка;
• транспорт;
• бездротові системи зв'язку.

Найдорожча помилка при виборі кабелю

Багато покупців оцінюють кабель лише за ціною. Насправді дешевий кабель може обійтися набагато дорожче.

Якщо встановити 20 метрів неякісного коаксіального кабелю між антеною та LTE або 5G-модемом, втрати можуть бути настільки великими, що навіть дорога антена майже не покращить якість сигналу.

І навпаки — правильно підібраний кабель із низьким затуханням часто забезпечує більший приріст швидкості та стабільності зв'язку, ніж заміна самої антени.

Міфи про коаксіальні кабелі, реальні втрати та практичні рекомендації

За майже сто років розвитку коаксіальних кабелів навколо них виникло чимало міфів. Деякі з них передаються від майстра до майстра вже десятиліттями, хоча сучасні вимірювання та досвід експлуатації доводять зовсім інше.

Розглянемо найпоширеніші помилки, яких припускаються навіть досвідчені користувачі.

---

Міф №1. Чим товстіший кабель, тим він кращий

Не завжди.

Товщина кабелю дійсно впливає на рівень затухання, але не є єдиним критерієм.

Набагато важливішими є:

• матеріал центрального провідника;
• тип діелектрика;
• щільність екранування;
• якість виробництва;
• точність дотримання геометрії.

Наприклад, сучасний кабель LMR240 може показувати кращі характеристики, ніж дешевий кабель RG8 невідомого виробника.

---

Міф №2. Будь-який кабель RG8 однаковий

Це одна з найбільших помилок. Позначення RG8 описує лише конструктивний тип кабелю.

Різні виробники використовують:

• різний поліетилен;
• різну товщину міді;
• CCA замість суцільної міді;
• екранування різної щільності;
• різні матеріали оболонки.

Саме тому два кабелі з однаковим маркуванням можуть мати абсолютно різні втрати та термін служби.

---

Міф №3. Дорогий конектор не покращує сигнал

Це твердження лише частково правильне. Якісний конектор не здатний зробити сигнал сильнішим.

Проте він:

• не додає додаткових втрат;
• зберігає правильний хвильовий опір;
• не погіршує КСХ;
• краще захищає від проникнення вологи;
• довше служить.

Тобто хороший конектор не покращує сигнал, але не дозволяє його втратити.

---

Міф №4. Кабель не має значення, якщо антена потужна

Це одна з найдорожчих помилок.

Наприклад, антена з підсиленням 18 dBi може втратити значну частину своєї ефективності через довгий кабель із високим затуханням.

У результаті користувач отримує рівень сигналу, майже такий самий, як із дешевшою антеною.

---

Приклад реальних втрат сигналу

Приблизне затухання на частоті близько 2 ГГц.

Тип кабелю	Втрати на 10 м	Основне застосування
RG58	≈6–7 dB	Короткі з'єднання, лабораторія
H155 / LMR195	≈4–5 dB	LTE, Wi-Fi
LMR240	≈2,8–3 dB	LTE, Wi-Fi, FPV
RG213	≈3–4 dB	Радіозв'язок
RG8	≈3 dB	Радіозв'язок
LMR400	≈1,5–1,8 dB	LTE, 5G, SDR, професійні системи
Фідер 1/2"	менше 1 dB	Базові станції GSM, LTE, 5G

Примітка. Значення можуть відрізнятися залежно від виробника та робочої частоти.

---

Цікаві факти, які знають не всі

• Коаксіальний кабель практично не випромінює сигнал назовні, якщо не має пошкоджень.
• На дуже високих частотах електричний струм проходить лише по тонкому поверхневому шару провідника. Це явище називається скін-ефектом.
• Саме через скін-ефект багато професійних кабелів мають посріблений центральний провідник.
• Перші коаксіальні кабелі використовувалися ще до Другої світової війни для телефонних магістралей.
• Навіть сучасні системи 5G широко використовують класичний стандарт 50 Ом, якому майже сто років.
• Конектор N Type був створений ще у 1940-х роках і досі використовується на сучасних базових станціях мобільного зв'язку.

---

Як правильно вибрати коаксіальний кабель?

Завдання	Рекомендований кабель
LTE модем	LMR240 або LMR400
5G антена	LMR400 або фідерний кабель
Wi-Fi 2.4 / 5 ГГц	LMR240, LMR400
FPV 5.8 ГГц	LMR195 або LMR240 (мінімальна довжина)
SDR-приймач	LMR400
Радіоаматорський зв'язок	RG213, RG8 або LMR400
Базова станція	Фідерний кабель 1/2" або 7/8"

---

Висновки

Стандарт 50 Ом з'явився не випадково.

Він став результатом багаторічних досліджень інженерів Bell Labs, які шукали оптимальний баланс між максимальною передаваною потужністю та мінімальними втратами сигналу.

Минуло майже сто років, але це рішення залишається актуальним і сьогодні.

Саме тому більшість сучасних:

• LTE та 5G систем;
• Wi-Fi обладнання;
• FPV-комплексів;
• SDR-приймачів;
• радіостанцій;
• вимірювальної техніки;
• базових станцій мобільного зв'язку

використовують саме 50-омні кабелі та відповідні високочастотні конектори.

Однак навіть найдорожче обладнання не забезпечить максимальну ефективність, якщо використовувати неякісний коаксіальний кабель або неправильно підібрані конектори.

Пам'ятайте просте правило:

Якість радіочастотної системи визначається не найдорожчим компонентом, а найслабшою ланкою.

Саме тому під час вибору кабелю варто враховувати не лише його вартість, а й реальні технічні характеристики, довжину лінії, робочу частоту, умови експлуатації та якість монтажу.

---

Часті запитання (FAQ)

Який кабель кращий для LTE та 5G?

Для більшості сучасних систем оптимальним вибором є LMR240 або LMR400. Якщо довжина кабелю перевищує 30–40 метрів, варто використовувати фідерний кабель.

Чи можна використовувати телевізійний кабель 75 Ом для LTE?

Фізично це можливо, але небажано. Через невідповідність хвильового опору виникають додаткові відбиття сигналу, що може погіршити роботу передавальних систем.

Який конектор найкращий для зовнішнього монтажу?

Для зовнішніх антен найчастіше використовують N Type завдяки його герметичності, механічній міцності та високій надійності.

Чи варто економити на коаксіальному кабелі?

Ні. Якісний кабель із низьким затуханням часто дає більший приріст ефективності, ніж заміна антени на дорожчу модель.
