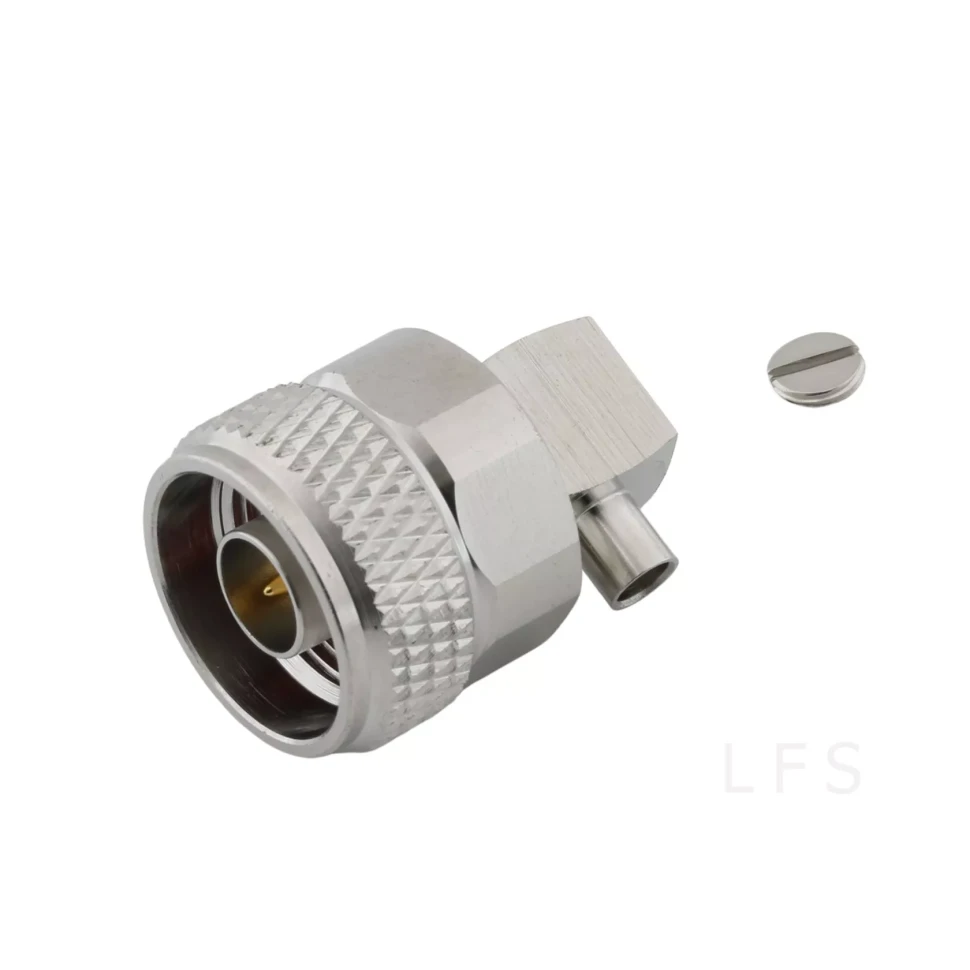

Угловой N-male для RG141 (RG402)
Разъем N серии для кабеля RG-402, SSF-141, Flexiform 402, Kingsignal 670-141SXE,
Разъем предназначен на кабель RG-141, его импеданс составляет 50 Ом. Кабель используют для систем с рабочей частотой до 6 Ггц. В основном данный разъем используется в построении кабельных линий связи (дрон системы, связь) и обеспечивает соединение кабелей или оборудование с минимальными потерями.
Совместимые типы кабелей: Kingsignal 670-141SXE, 1673A Belden, EZ 141 Suhner, Flexiform 402 NM Habia Cable, RG-402/U, UT-141, Sucoform 141 Suhner, UT-141 MICRO-COAX
| Частотный диапазон: рекомендовано 0~6 ГГц, что соответствует типовому использованию RG402 (.141") кабеля. На более высоких частотах эксплуатация коннектора разрешена, данные RL/IL возможно получить у произодителя по запросу. |
| КСВН: ≤1.15 (RL - 23,13 дБ) @ 900 МГц ≤1.20 (RL - 20,828 дБ) @ 1800 МГц ≤1.25 (RL - 19.085 дБ) @ 3000 МГц ≤1.35 (RL - 16,540 дБ) @ 6000 МГц |
| Вносимые потери (IL, Insertion Loss): ≤0.05 дБ @ 900 МГц ≤0.05 дБ @ 1800 МГц ≤0.05 дБ @ 3000 МГц ≤0.05 дБ @ 6000 МГц |
Материал и покрытие углового конектора N(штекер) male для RG402 (.141"):
- Центральный проводник: Латунь + золотосодержащее покрытие
- Диэлектрик: PTFE (фторопласт), цвет белый
- Тело коннектора : Латунь + покрытие "Ternary alloy"
Монтаж коннектора - пайка центральной жилы и пайка наружного проводника.
- Выполнение: вилка
- Тип разъема: N
- Импеданс: 50 Ом
- Ориентация: угловой
- Диапазон частот: 0-6000 МГц
- Номинальное напряжение: 500 В переменного тока
Гайка имеет накатку для предварительного ручного закручивания и имеет шестигранную фрезеровку для окончательной затяжки гаечным ключом. Размер ключа - 19.
Разъем может быть использован при температурном диапазоне от -50 С до + 80 С.
Характеристики
| Тип кабеля | RG141/RG402, RG141, RG402 |
| Серия СВЧ разъёмов | N серия |
| Конструктивное использование | угловой |
| Покрытие центрального контакта | Золото |
| Покрытие корпуса | Никель |
| Монтаж центрального контакта | пайка |
| Тип центрального контакта | вилка |
| Тип разъёма | N male |
| Гарантия | 24 мес |
| Бренды | LenoRF |
| Диапазон рабочих температур | от -50 до +80 °C |
| Страна производитель | Китай |
