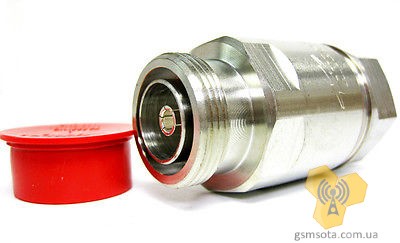

ВЧ роз'єм 7/16 female Andrew A5TDF-PS для фідера 7/8
Роз'єм в якому за допомогою ущільнювача профільного контуру відбувається герметизація. Роз'єм знайшов широке застосування в локальних системах побудови GSM мереж (ретрансляція GSM 900 абоGSM 1800) І, навіть, при побудові базових станцій операторів.
ВЧ роз'єм 7/16 (Female) Andrew A5TDF-PS сумісний з усіма типами кабелів типу 7/8 "-50. Корпус роз'єму - накручувати, а центральний контакт - цанговий, хвильовий опір кабелю 50 Ом. При правильному і акуратному монтажі на даному роз'ємі будуть мінімальні втрати сигналу, але якщо роз'єм зробити неправильно - це може вплинути на працездатність всієї системи в цілому.
Нарізається роз'єм спеціальним інструментом - нарізкою, скручується за допомогою звичайних гайкових ключів.
- Номінальний розмір 7/8
- Діаметр 37.21 мм
- Довжина 67.01 мм
- Вага 259.00 г
Електричні характеристики Andrew A5TDF-PS:
- Опір 50 Ом
- Робочий діапазон частот: 0 - 5200 МГц
- Кабельне опір: 50 Ом
- Внесені втрати: 0,05 дБ
- Ефективність екранування: 130 дБ
Характеристики
| Тип кабелю | Фидер 7/8 |
| Серія СВЧ роз'ємів | DIN серия |
| Відповідна марка кабелю | AVA5-50 |
| Конструктивне використання | прямой |
| Покриття центрального контакту | Золото |
| Покриття корпусу | Никель |
| Монтаж центрального контакту | цанговый |
| Тип центрального контакту | гнездо |
| Тип роз'єму | 7/16 DIN female |
| Гарантія | 24 мес |
| Бренди | andrew |
| Діапазон робочих температур | от -40 до +80 °C |
| Країна виробник | США |
Відгуки
Залиште відгук про цей товар першим!
Скачать
Спецификация Andrew A5TDF-PS 7/16 female в PDF формате
