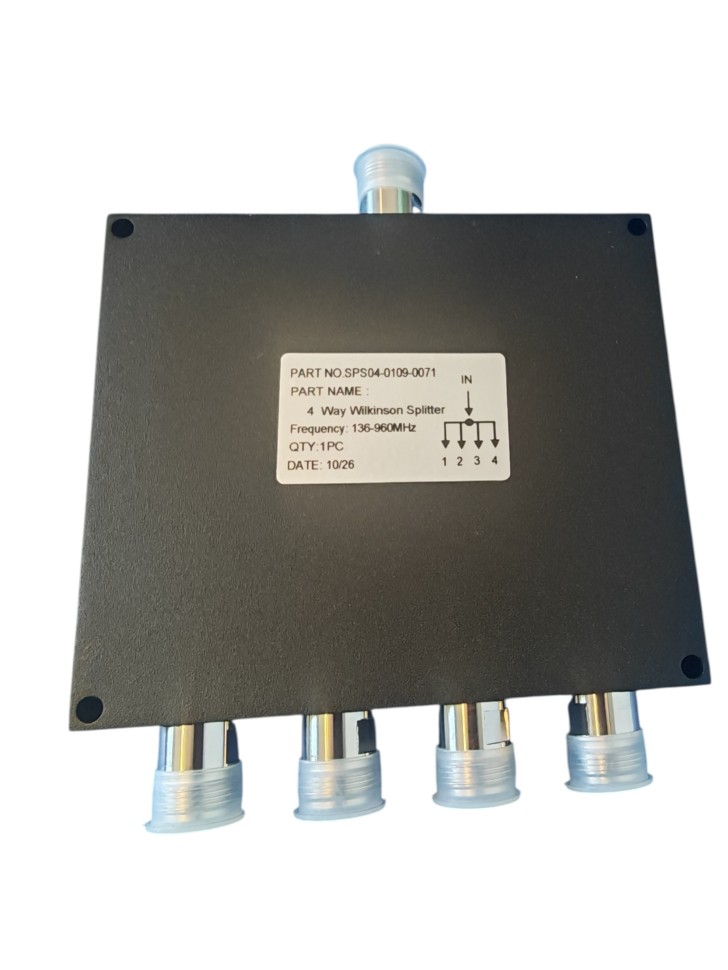

Делитель мощности 4-портовый Wilkinson 4-Way 136–960 МГц, N-female, 80 Вт
4-канальный делитель мощности Wilkinson предназначен для равномерного распределения радиочастотного сигнала в диапазоне 136–960 МГц между четырьмя выходами с минимальными потерями и высокой развязкой между портами. Устройство широко применяется в системах мобильной связи, репитерах, сетях PMR, TETRA, радиосвязи, измерительных комплексах и других ВЧ-системах.
Благодаря конструкции по схеме Wilkinson делитель обеспечивает стабильные электрические характеристики, низкий коэффициент стоячей волны (КСВ), малые вносимые потери и хорошую изоляцию между выходами. Прочный герметичный алюминиевый корпус со степенью защиты IP65 позволяет использовать устройство как внутри помещений, так и на открытом воздухе.
Все порты оснащены высококачественными разъемами N Female с волновым сопротивлением 50 Ом, что обеспечивает совместимость с большинством профессионального радиочастотного оборудования.
Преимущества
- Рабочий диапазон частот 136–960 МГц.
- Равномерное деление сигнала на 4 выхода.
- Высокая развязка между выходными портами.
- Низкие вносимые потери.
- КСВ не более 1,3.
- Максимальная мощность 80 Вт.
- Прочный алюминиевый корпус.
- Степень защиты IP65.
- Подходит для наружной установки.
Номер изделия: S.PS04-0109-0071
Диапазон частот: 136–960 МГц
Разъемы: N Female (гнездо)
Максимальная мощность: 80 Вт
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 136–960 МГц |
| Потери на деление | 6 дБ |
| Вносимые потери | ≤1,2 дБ |
| Максимальный КСВН (VSWR) | ≤1,3 |
| Развязка между портами | ≥18 дБ |
| Средняя допустимая мощность | 80 Вт |
| Волновое сопротивление | 50 Ом |
| Тип ВЧ-разъема | N Female (гнездо) |
| Рабочая температура | от −40 до +80 °C |
| Степень защиты / применение | Для внутренней и наружной установки, IP65 |
Упаковка
| Параметр | Значение |
|---|---|
| Габариты изделия | 149,5 × 129 × 21 мм |
| Масса | 0,5 ± 0,02 кг |
| Размер упаковки | 180 × 140 × 30 мм |
Чертеж и размеры
| Размер | Значение |
|---|---|
| Высота корпуса | 149,5 ± 0,5 мм |
| Ширина корпуса | 129 ± 0,5 мм |
| Расстояние между крепежными отверстиями (горизонтально) | 120,5 ± 0,5 мм |
| Расстояние между крепежными отверстиями (вертикально) | 105 ± 0,5 мм |
| Межцентровое расстояние между разъемами | 28 мм |
| Общее расстояние между крайними разъемами | 84 мм |
| Толщина корпуса | 21 ± 0,5 мм |
| Крепежные отверстия | 4 отверстия Ø5 мм |
Характеристики
| Количество выходов | 4 |
| Изоляция (развязка выходов), dB | не менее 18 дБ |
| Ответвление (деление) | 6 дБ |
| Гарантия | 24 мес |
| Бренды | sota |
| Диапазон рабочих температур | от -25 до +65 °C |
| Страна производитель | Китай |
| ВЧ разъем | N-Female |
| Вес | 0.5 кг |
| Рабочий диапазон частот, МГц | 136-960 Мгц |
| Степень защиты (Ingress Protection Rating) | IP 65 |
| Допустимая мощность (Вт) | 80 |
| КСВ | не более 1,3 |
| Входное сопротивление (Ом) | 50 |
