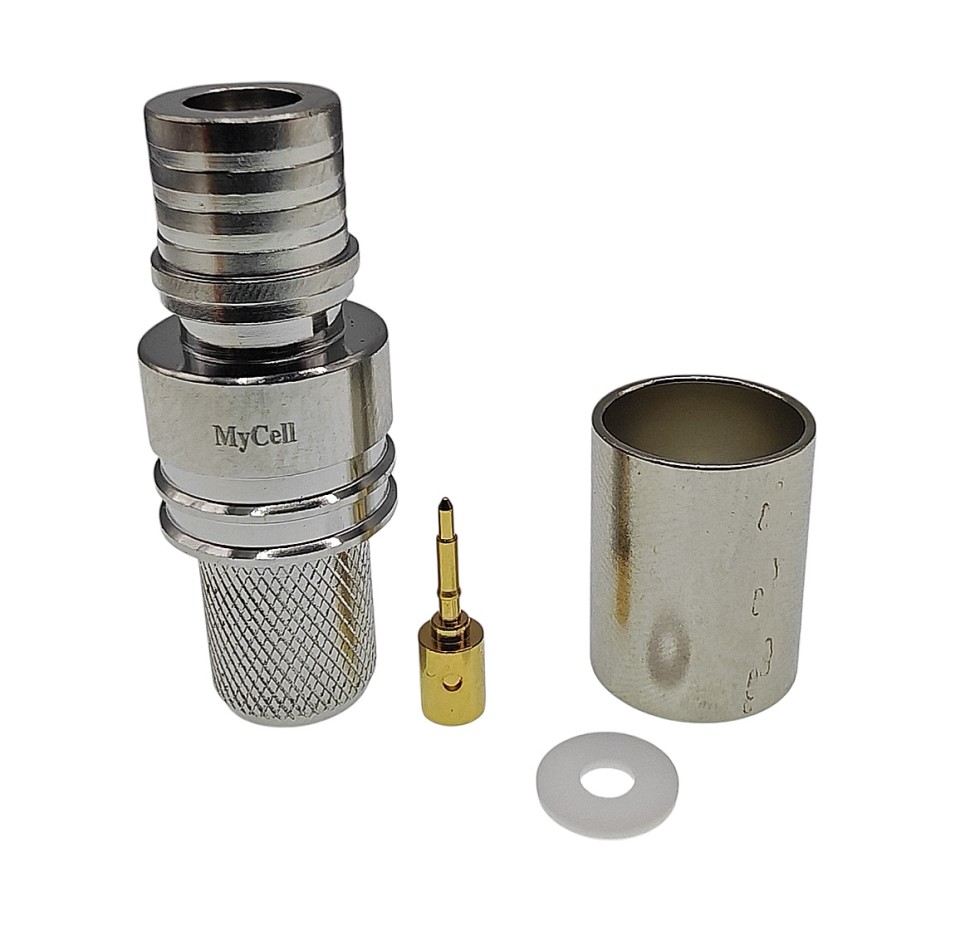

QMA-male коннектор для кабеля RG8 - RG8QMAM MyCell Gold Plating
QMA-male коннектор для кабеля RG8 — это разъём стандартного типа QMA (мужской), предназначенный для надёжного соединения высокочастотных коаксиальных кабелей RG8 LMR400 RG213 и аналоги.
Высокочастотный коаксиальный разъем с быстросъемным механизмом Snap-Lock (Quick Lock), предназначенный для монтажа на кабели RG8, RG213, LMR400, 7D-FB и их аналоги. В отличие от SMA-разъемов, QMA не требует закручивания и обеспечивает быстрое и надежное подключение одним движением.
Interface Per: MIL-STD-348, IEC 60169-15. Тип кабеля: RG8.
- Способ монтажа на внешнюю оболочку и оплетку кабеля - обжимная втулка
- Способ соединения с ответным разъемом - резьбовое соединение (резьба внутри)
- Корпус: латунь, никелирование
- Центральный проводник: фосфористая бронза, позолота Gold Plating 0.03um
- Обжимной наконечник: мягкая медь, никелирование
- Материал диэлектрика - ПТФЭ
- Волновое сопротивление 50 Ом
- Диапазон рабочих частот 0 - 6 ГГЦ
- Коэффициент Стоячей Волны (КСВ): ≤1.15 @ 900 Мгц， ≤1.2 @ 1800 Мгц， ≤1.25 @ 3000 Мгц， ≤1.5 @ 6000 Мгц
- Вносимые потери: ≤0.05dB @ 900 Мгц， ≤0.05dB @ 1800 Мгц， ≤0.05dB @ 3000 Мгц， ≤0.1dB @ 6 Мгц
- Диэлектрическое выдерживаемое напряжение 1000V Min
- Номинальное напряжение: макс. 500 В
- Температурный диапазон от -55 ° C до 85 ° C
Применение
Характеристики
| Тип кабеля | RG8, RG213, LMR400 |
| Серия СВЧ разъёмов | QMA |
| Соответствующая марка кабеля | TZC 500 32, 213CRT7 LOW LOSS EUPEN, 7810A BELDEN, 9913 BELDEN, 9913F BELDEN, 9914 BELDEN, C2FCP, C2FP, HPF 400, LMR-400, SPEEDFOAM 400, WCX400 |
| Конструктивное использование | прямой |
| Покрытие центрального контакта | Золото |
| Покрытие корпуса | Никель, Латунь |
| Тип центрального контакта | вилка |
| Тип разъёма | QMA male |
| Гарантия | 24 мес |
| Бренды | mycell |
| Диапазон рабочих температур | от -55 до +85 °C |
| Страна производитель | Чехия |
