Кабель ALSR195

Коаксиальный кабель RG195

Типоразмер: совместимые кабели (коннекторы): RG58 / RG223 / RG142 / RG400 / KSR195 / LMR195 / LMR200 / HLF200 / WCX195/ 3D-FB / 7806A / 9907 / CNT-195 / HPF 195 / KX 15

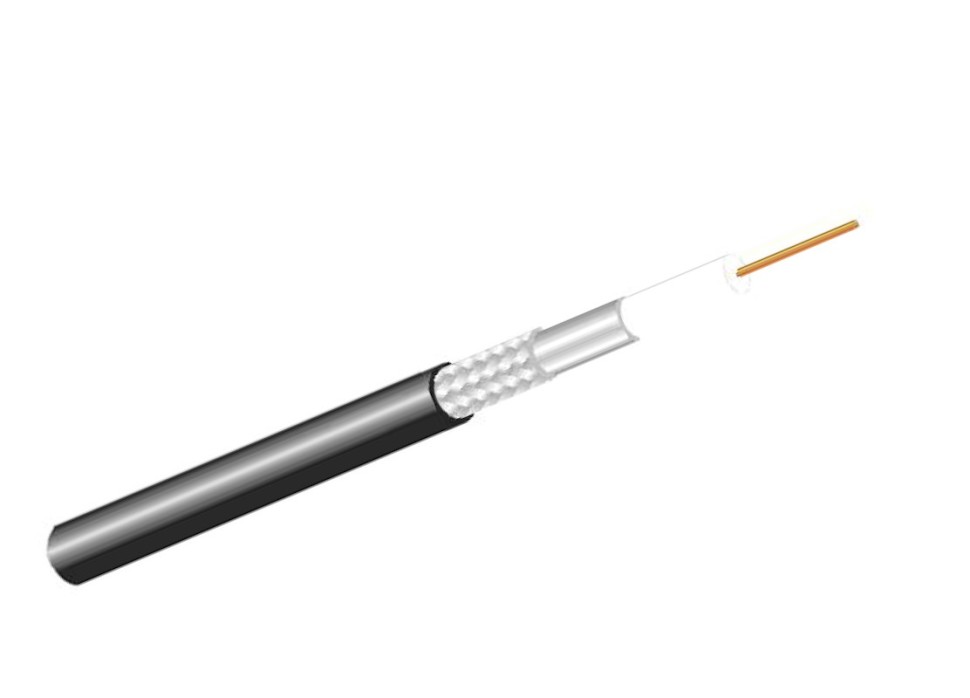

• Коаксиальный кабель серии ALSR с вспененным диэлектриком
• Неизолированный медный проводник
• Вспененный полиолефиновый диэлектрик
• Ламинатный алюминиевый ленточный экран
• Оплетка из луженой меди (88%)
• Черная ПВХ-оболочка

Bare Copper Conductor — это медный провод или кабель без изоляции или другого защитного покрытия. По сути, это одножильный или многожильный медный провод, открытый снаружи, что делает его идеальным для применений, где электропроводность имеет первостепенное значение, а изоляция не требуется или не обеспечивается другими способами.

• Inner Conductor - Bare Copper 0.94±0.02 mm
• Dielectric - Foam PE 2.80±0.10 mm
• 1st Outer Conductor - Laminate Aluminum Tape 2.95±0.15 mm
• 2st Outer Conductor - Tinned-Copper Braid (96*Φ0.12mm) 3.45±0.15 mm
• Jacket -  PVC 5.00±0.10 mm Black
• Minimum Bend Radius -  Loaded 50 mm / Unloaded 25 mm
• Temperature Rating:  -20~+80 ℃
• Impedance Ω 50±3
• Capacitance pF/m 80±3
• Velocity ratio Propagation % 80
• Resistance Ω/km - Inner Conductor 25.3
• Insulation resistance MΩ.km 1000
• Dielectric strength V(DC) 1000
• Withstand voltage of jacket V(AC) 3000
• Maximum operating frequency MHz 3000

Attenuation (20℃) (Allowable tolerance±15%):

Frequency Mhz / Attenuation (dB/100m)

• 150 Mhz -  14.6 dB/100m
• 200 Mhz - 16.9 dB/100m
• 220 Mhz - 17.7 dB/100m
• 450 Mhz - 25.6 dB/100m
• 900 Mhz - 36.5 dB/100m
• 1500 Mhz - 47.7 dB/100m
• 1800 Mhz - 52.5 dB/100m
• 2000 Mhz - 55.5 dB/100m
• 2500 Mhz - 62.4 dB/100m
• 3000 Mhz - 68.8 dB/100m
• 4000 Mhz - 88.8 dB/100m
• 5000 Mhz - 101.4 dB/100m
• 6000 Mhz - 110.2 dB/100m
