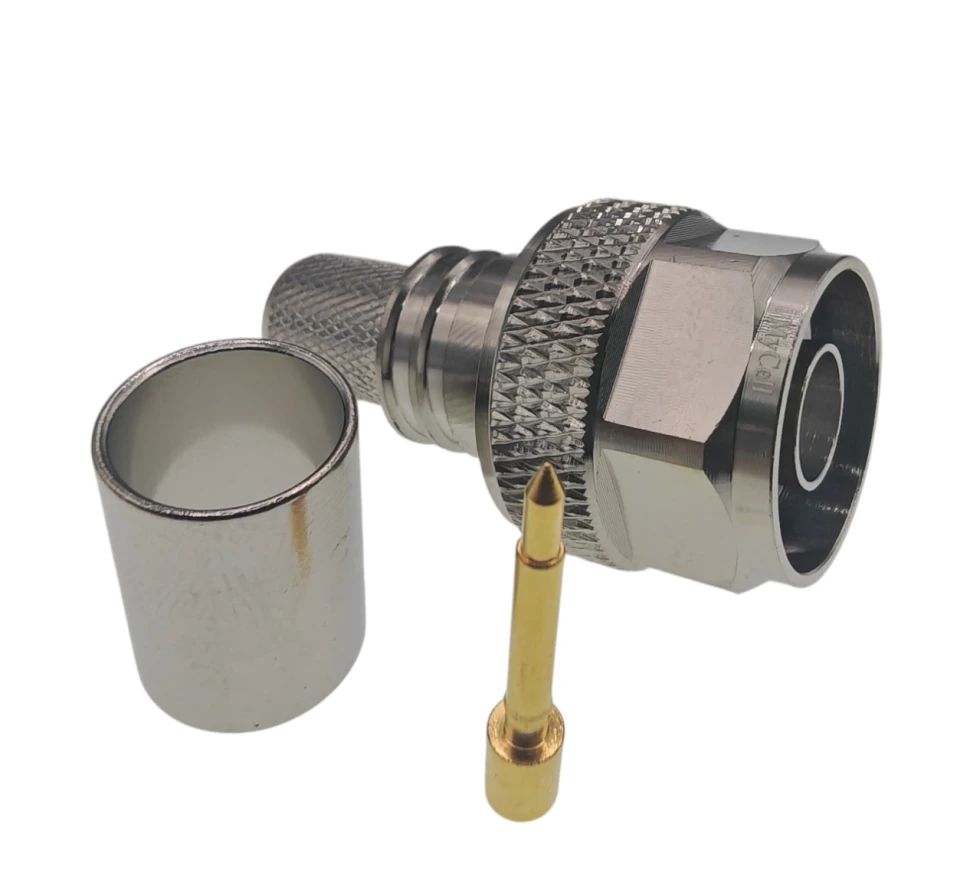

N-male конектор MyCell NP-8 для кабелю RG8 / LMR400 під обтиск
Роз'єм ВЧ N-male для кабелю RG8 (обжим) - високочастотний прямий різьбовий роз'єм, який широко застосовується для побудови мереж посилення мобільного зв'язку та системах передачі даних.
N вилка на кабель RG-8.
Марка сумісного кабелю - RG8, TZC 500 32, LMR-400, 213CRT7 LOW LOSS EUPEN, WCX400, 7810A BELDEN, 9913 BELDEN, 9913F C2FP, HPF 400, SPEEDFOAM 400.
Interface Per: MIL-STD-348, IEC 60169-16 Cable Type: RG8
Material & Finishing:
1. Center condutor: Phosphor bronze, Gold Plating
2. Insulators: PTFE
3. Body : Brass, Ternary alloy Plating

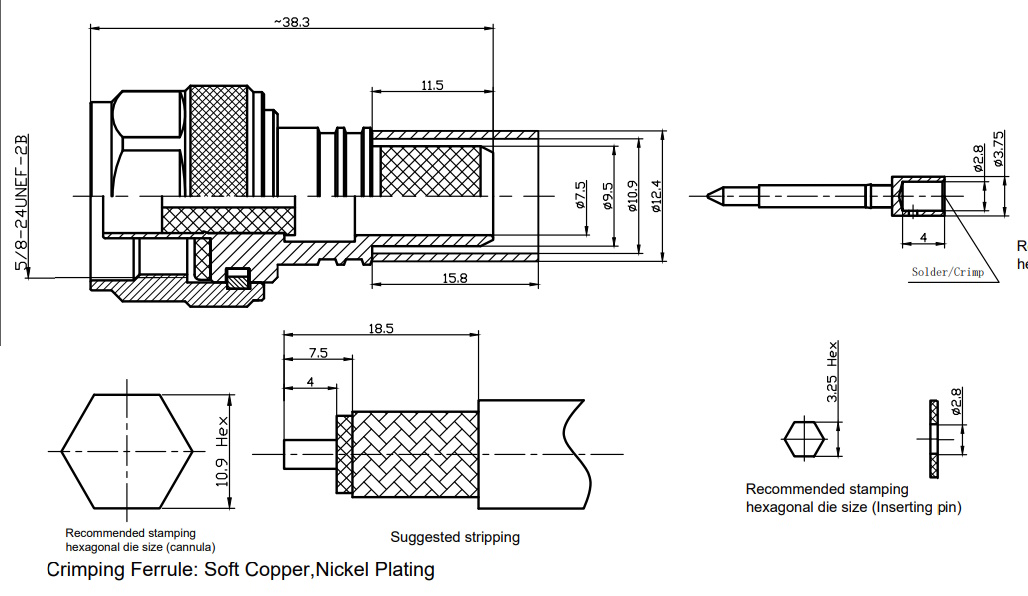

4. Crimping Ferrule: Soft Copper, Nickel Plating
lectrical Data:
1. Impedance: 50 Ohms
2. Frequency: 0~6 GHz
3. VSWR:
- ≤1.2 @ 900 МГц
- ≤1.25 @ 1800 МГц
- ≤1.35 @ 3000 Мгц
- ≤1.6 @ 6000 МГц
4. Insertion loss:
- ≤0.05dB @ 900 МГц
- ≤0.05dB @ 1800 Мгц
- ≤0.05dB @ 3000 МГц
- ≤0.1dB @ 6000 МГц
5. Dielectric Withstanding voltage: 1000V Min
6. Voltage Rating: 500V Ma
Характеристики
| Тип кабелю | RG8, RG213, LMR400 |
| Серія СВЧ роз'ємів | N серия |
| Відповідна марка кабелю | TZC 500 32, 213CRT7 LOW LOSS EUPEN, 7810A BELDEN, 9913 BELDEN, 9913F BELDEN, 9914 BELDEN, C2FCP,C2FP, HPF 400, LMR-400, SPEEDFOAM 400, WCX400 |
| Конструктивне використання | прямой |
| Покриття центрального контакту | Золото |
| Покриття корпусу | Латунь |
| Монтаж центрального контакту | обжим |
| Тип центрального контакту | вилка |
| Тип роз'єму | N male |
| Гарантія | 24 мес |
| Бренди | mycell |
| Діапазон робочих температур | от -40 до +80 °C |
| Країна виробник | Чехия |
