Kingsignal KSR400 PVC тип RG8

Коаксіальний кабель Kingsignal KSR400

ВЧ кабель RG8 50 Ом Kingsignal серії MIL-C-17 створювався спеціально для використання у військовому середовищі та відповідає найсуворішим стандартам. Компанія Kingsignal розпочала свою роботу у квітні 2002 року. Кабель цього виробника зарекомендував себе на світовому ринку телекомунікаційного обладнання та успішно застосовується в Україні для побудови мереж мобільного зв'язку такими операторами як Vodafone та Київстар. Володіє низьким загасанням і використовується в системах посилення мобільного зв'язку GSM 900, GSM 1800, CDMA 800, CDMA 450, LTE 4G, WiFi 2400/5800 МГц, кабельні зборки для пультів дронів.

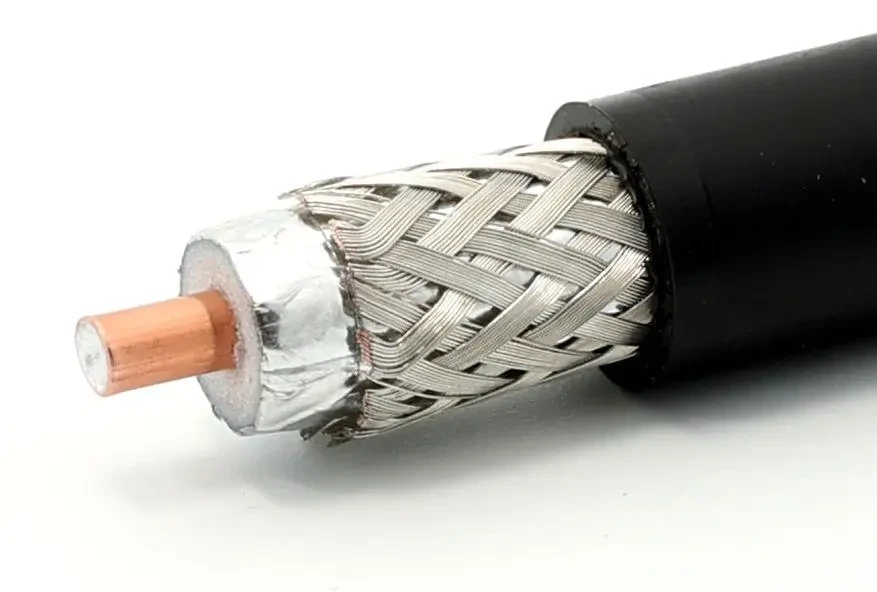

Коаксіальний кабель KSR400 (PVC) тип RG8 — це високоякісний радіочастотний кабель, розроблений для забезпечення надійної передачі сигналів у широкому діапазоні частот. Його конструкція та матеріали забезпечують відмінні електричні характеристики та стійкість до зовнішніх впливів.

Зовнішній діаметр кабелю - 10,16 мм (PE). Кабель має обплетення з лудженою міддю із заповненням 85%. Як діелектрик використовується спінений поліетилен FPE з діаметром 7,24 мм, матеріал - алюмінієва фольга.

Коаксіальний кабель RG8 50 Ом RFS може бути використаний у широкому частотному діапазоні від 140 МГц до 6 ГГц і в температурному діапазоні від -40 С до +80 С.

Максимальний радіус вигину - 50 см.

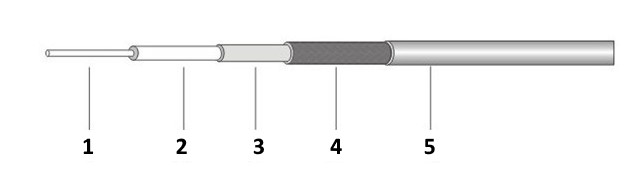

Конструкція та матеріали:

1) Внутрішній провідник: Жила з алюмінієвого проводу з мідним покриттям 2,74±0,05 мм, що забезпечує оптимальне поєднання провідності та ваги.

2) Ізоляція: Фізично спінений поліетилен (Foam PE) діаметром 7,24±0,20 мм, який забезпечує низькі втрати сигналу та стабільність характеристик.

3) Перше екранування: Самоклеюча алюмінієво-полімерна стрічка (AL/PET/AL), яка ефективно захищає від електромагнітних завад.

4) Інше екранування: Оплетення з лудженої мідної проволоки з покриттям не менше 80%, що додатково підвищує захист від зовнішніх впливів.

4) Зовнішня оболонка: Чорний полівінілхлорид (PVC) діаметром 10,10±0,30 мм, який забезпечує механічну міцність та захист від зовнішніх факторів.

• Пікова потужність: до 16 кВт
• Коефіцієнт стоячої хвилі (VSWR):
• DC~2200 МГц: ≤1,15
• 2200~2700 МГц: ≤1,25
• 3200~3900 МГц: ≤1,50
• 4100~5800 МГц: ≤1,50

Кабель намотаний на барабан довжиною 500м. Матеріал барабану - фанера. Розміри кабельного барабану: діаметр 55см, висота 42см. Вага фанерного барабана з намотаним 500м кабелем ~50кг.

Маркування крупним шрифтом і контрастним кольором нанесене на кабель KSR400 (RG8) виконане з кроком 1м. Маркування кабелю: KINGSIGNAL KSR400 RG8 50 OHM COAXIAL CABLE MMDDYY TTTT N *****M.

По типорозміру (геометричним розмірам кожного слою) кабель аналогічний LMR400, MRC400, SLL-400, WL400, RG8/U, TZC 500 32. Це дозволяє використовувати одні і тіж конектори на кабелі одного типорозміру.

Electrical Characteristics

Mechanical and Environmental Characteristics

Attenuation and Avg. Power(20℃)
