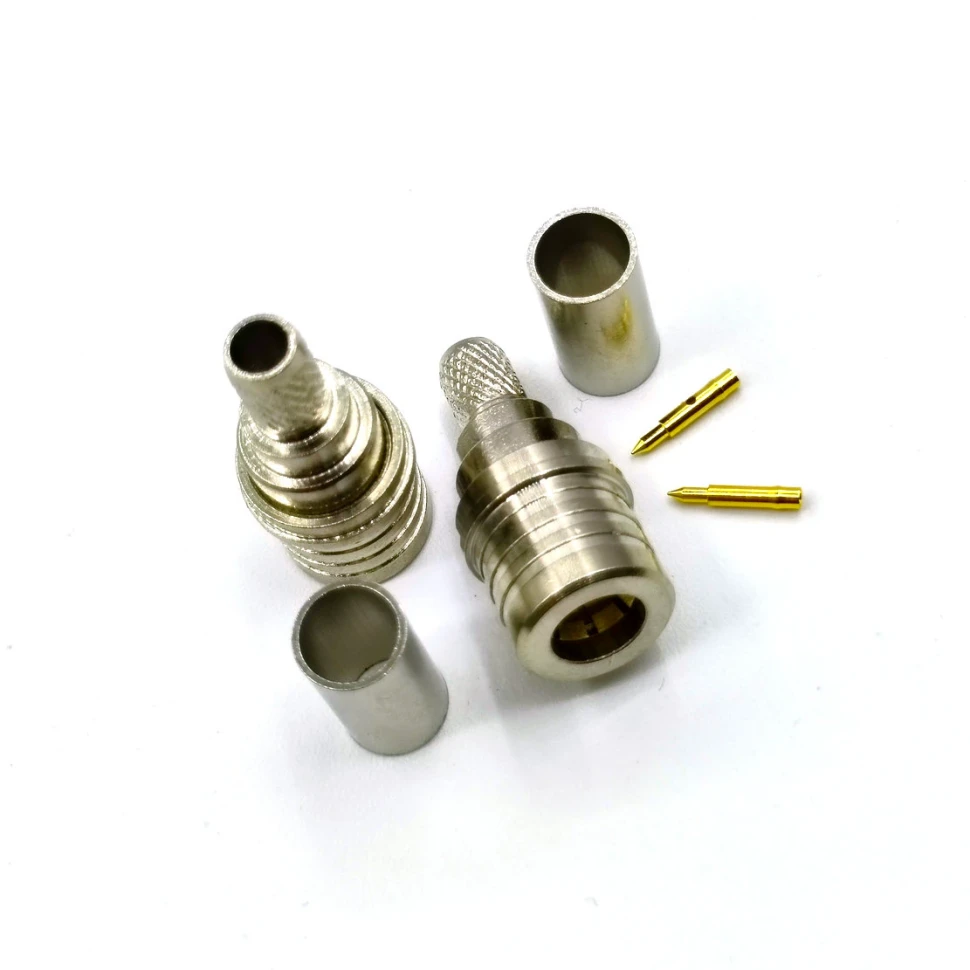

Разъем QMA-male для кабеля 5D-FB под обжим

QMA-male для 5D-FB

Разъемы типа QMA выполнены в соответствии со стандартом QLF и имеют волновое сопротивление до 50 Ω. Диапазон их рабочих частот достигает 18 ГГц, в зависимости от типа самого соединителя и типа кабеля. В то же время большинство соединителей QMA оптимизированы по потерям на отражение и рассчитаны на частоты до 6 ГГц. В основе их интерфейса лежат габаритные параметры соединителей SMA, но, вместо резьбы, в них применен новый механизм сочленения типа Snap-lock. Интерфейс соединителя QMA очень близок по своим характеристикам к интерфейсу SMA, но при этом он позволяет производить сочленение быстрее и надежнее, экономя заказчику значительное время при монтаже системы. Кроме того, соединитель QMA обеспечивает гораздо большую, по сравнению с SMA, плотность компоновки – это обусловлено отсутствием необходимости использовать динамометрический ключ для затягивания стяжной муфты. В то же время соединитель QMA не взаимосочленяем с соединителем SMA.

Соединители QMA предлагаются также в водонепроницаемой модификации (IP 68) и соответствуют стандарту QLF.

Разъем QMA для кабеля 5D-FB (обжим) - модель обжимных резьбовых разъемов для средних и малых уровней мощностей. Разъем производиться в соответствии со всеми спецификациями.

Разъем предназначен для обжима на кабель 5D-FB, его импеданс составляет 50 Ом. Кабель используют для систем с рабочей частотой до 11 Ггц. В основном данный разъем используется в построении кабельных линий связи и обеспечивает соединение кабелей или оборудование с минимальными потерями.

При учете того, что разъем правильно обжат с помощью специального обжимного инструмента. Разъем может быть использован при температурном диапазоне от -40 С до + 80 С.
