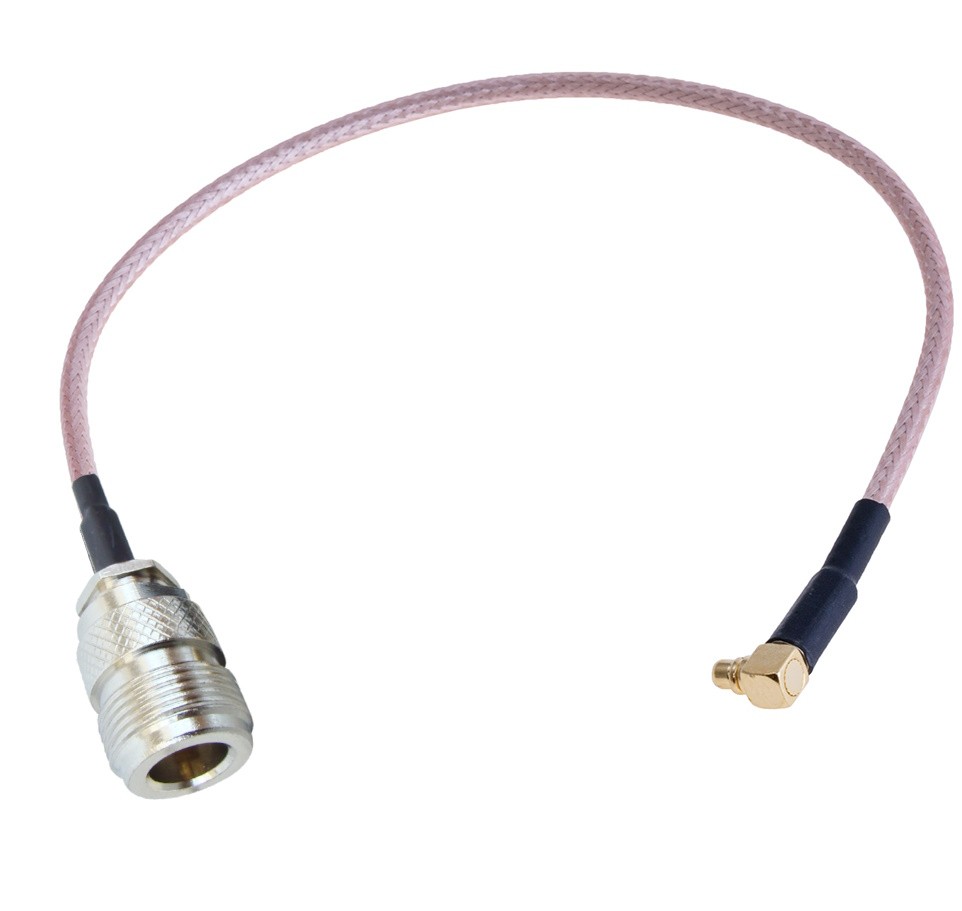

Пигтейл MMCX male – N female Bulkhead на кабеле RG316
Коаксиальная кабельная сборка MMCX male – N female предназначена для подключения внешних антенн и ВЧ-оборудования к устройствам, оснащенным разъемом MMCX.
Пигтейл изготовлен на гибком коаксиальном кабеле RG316 с волновым сопротивлением 50 Ом. Со стороны оборудования установлен компактный угловой MMCX male, а с другой стороны — N female для панельного монтажа.
Такая конструкция позволяет вынести полноразмерный N-разъем на корпус устройства и снизить механическую нагрузку на миниатюрный MMCX-разъем.
Основные характеристики
- Разъем 1: MMCX male, угловой
- Разъем 2: N female
- Кабель: RG316
- Волновое сопротивление: 50 Ом
- Длина: 20 см
- Конструкция: гибкая кабельная сборка / RF pigtail
Где используется
Пигтейл можно использовать для подключения внешних антенн к:
- мобильных и промышленных роутеров;
- пультов управления и оборудования для дронов;
- GPS/GNSS и RF-модулей;
- систем сигнализации и телеметрии;
- радиооборудование;
- других устройств с антенным разъемом MMCX.
Преимущества
Угловой MMCX male занимает минимум места внутри корпуса и уменьшает нагрузку на антенный разъем устройства.
Перед заказом рекомендуем проверить тип разъема вашего оборудования: MMCX и MCX — это разные и несовместимые между собой разъемы.
Характеристики
| Готовая кабельна сборка (пигтейл) | Да |
| Для Дронов | Рекомендовано для Дронов |
| Тип кабеля | RG316 |
| Серия СВЧ разъёмов | N серия, MMCX серия |
| Конструктивное использование | угловой |
| Покрытие центрального контакта | Золото |
| Покрытие корпуса | Никель |
| Тип центрального контакта | вилка-гнездо |
| Тип разъёма | N female, MMCX |
| Гарантия | 24 мес |
| Бренды | sota |
| Диапазон рабочих температур | от -40 до +80 °C |
| Страна производитель | Китай |
| Вес | 41 |
