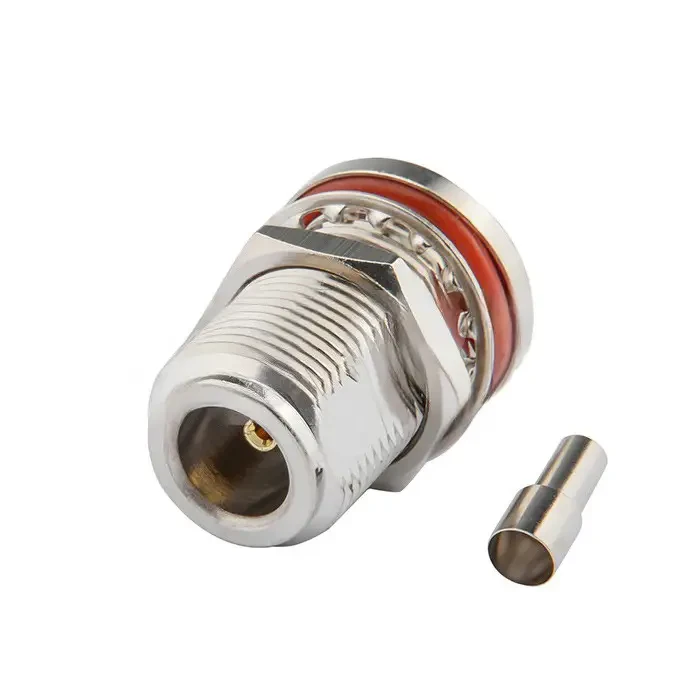

Корпусный N-female для кабеля RG174 RG316 LMR100 Bulkhead

N-female для кабеля RG174 RG316 LMR100 для монтажа на корпус

Разъем N-type для кабеля RG-316 RG-188 RG-174 LMR100 SFF50-1 SFF50-1.5 и аналогов с внешним диаметром изоляции до 2.52 мм и центральной жилой 0.5 мм; и малых уровней мощностей Разъем осуществляется в соответствии со всеми спецификациями.

Разъем предназначен для обжима на кабель RG-174, его импеданс составляет 50 Ом. Кабель используется для систем с рабочей частотой до 11 ГГц. В основном этот разъем используется в построении кабельных линий связи и обеспечивает соединение кабелей или оборудования с минимальными потерями.

Характеристики коннектора:

• Конекторный тип: разъем N типа кабельный
• Центральный контакт (Pin): Female (Мама, Гнездо, Розетка)
• Способ монтажа центрального контакта на жилой кабель: Пайка
• Способ монтажа на внешнюю оболочку и оплетку кабеля: Требуется обжимной инструмент (кримпер)
• Способ монтажа на панель: Гайка
• Конструктив: Прямой коннектор
• Коаксиальные кабели подходят для монтажа: RG-316, RG-188, RG-174, LMR100, SFF-50-1, SFF-50-1.5 и аналоги с внешним диаметром изоляции до 3.1 мм.
• Материал корпуса: Латунь Brass
• Покрытие корпуса: Никель Nickel (Ni)
• Покрытие центрального контакта: Золото Gold (Au)
• Материал диэлектрика: Деллрин
• Волновое сопротивление: 50 Ом
• Диапазон рабочих частот: 0-11 ГГц
• Коэффициент Стоячей Волны (КСВ): 1,3 max. 0-11 ГГц
• Вес: 32 г

Монтаж N-female на корпус

Основная особенность этой модели — возможность установки непосредственно на корпус оборудования. Разъем проходит через монтажное отверстие в панели и фиксируется гайкой.

В результате внутри корпуса остается короткая кабельная часть для подключения к электронной схеме или ВЧ-модулю, а на внешней стороне формируется стандартное N-female гнездо.

К внешнему разъему можно подключать:

• N-male антенны;
• коаксиальные кабели с N-male;
• ВЧ-переходники;
• антенные фидеры;
• измерительное оборудование.

Резьбовое соединение N-type обеспечивает надежную механическую фиксацию и хорошо подходит для оборудования, эксплуатируемого в условиях вибраций или регулярного подключения антенны.

N-female — один из наиболее распространенных типов ВЧ-разъемов для антенных и телекоммуникационных систем. Он имеет крепкую конструкцию и резьбовой механизм соединения.

Основные преимущества:

• стандартный интерфейс N-female;
• монтаж непосредственно на корпус;
• совместимость с RG174, RG316 и LMR100 в соответствующем исполнении;
• надежное резьбовое соединение;
• 50-омный ВЧ-тракт;
• компактная кабельная часть;
• удобное подключение внешней антенны;
• подходит для самостоятельного изготовления кабельных сборок.

При учете того, что разъем правильно обжат с помощью специального обжимного инструмента. Разъем может быть использован при температурном диапазоне от -55 до +80°С.
