Kingsignal HCAHY-50-9 1/2 S Superflex

HCAHY-50-9 — это марка недорогого коаксиального фидера 1/2” SF, выпускаемого под китайским брендом Kingsignal. Как и другие фидеры серии SuperFle, этот провод имеет небольшой диаметр (Ø13,4 мм) и отличается повышенной гибкостью.

Максимальная рабочая частота 12,5 ГГц

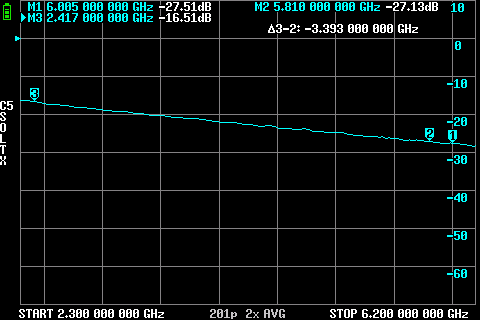

Выше на картинке - реальные замеры затухания на 100 метрах кабеля (LiteVNA 64)

В каких случаях используется коаксиальный фидер?

Основное назначение фидерных кабелей — прокладывает протяженные трассы, когда на объекте предъявляются повышенные требования к среде передачи. По сравнению с обычными коаксиалами фидер имеет сплошной наружный проводник (экран) из гофрированной медной трубки. Такая конструкция обеспечивает улучшенное экранирование и низкие потери при передаче нестабильного или ослабленного сотового сигнала.

Серия SuperFlex применяется в составе базовых станций операторов, измерительных комплексов или систем усиления сотовой связи. Стандартное сопротивление 50 Ом позволяет использовать марку HCAHY-50-9 с любым оборудованием, рассчитанным на передачу сигнала GSM, 3G, 4G/LTE/5G/ FPV или WiFi.

Внутренняя структура и коэффициент затухания

Марка HCAHY-50-9 от Kingsignal является выгодной альтернативой продукции более именитых брендов. При более низкой цене этот кабель практически не уступает аналогам RFS, Acome и Hengxin.

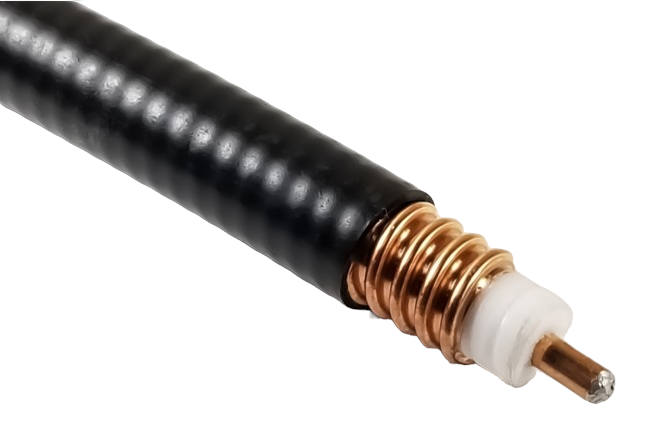

По своей структуре фидер состоит из следующих элементов:

• Центральная жилая CCA (обеденный алюминий) диаметром 3,6 мм;
• Слой диэлектрика — физически вспененного полиэтилена;
• Гофрованная медная трубка (спиральная) диаметром 12,1 мм;
• Внешняя оболочка из черного полиэтилена.
• Общий диаметр — 13,4 мм.

Использование кабеля с разъемами серии 1/2″ SF от любых производителей.

Марка HCAHY-50-9 отличается низкими потерями в диапазоне частот сотовой связи. На частотах GSM-связи (Band 8) угасание на 100 м составляет всего 13,3 дБ, а на частоте Band 3 (1800 МГц) — 16 дБ. При передаче сигнала на высоких частотах 4G (Band 7, 2600 МГц) потери не превышают 20 дБ. По электрическим характеристикам этот фидер можно сравнить с лучшими экземплярами коаксиального кабеля!

Особенности монтажа и прокладки

Благодаря повышенной гибкости, кабель легко монтируется как на улице, так и внутри помещений. Возможна прокладка в обычных пластиковых каналах без применения специальных клипс и инструментов крепления. Широкий диапазон рабочих температур (от -55°C до +85°C) позволяет эксплуатировать фидерную трассу в любых погодных условиях.

Attenuation(VSWR1.0,Cable temp.20℃)and Average Power(VSWR1.0,ambient temp.40℃)
