ARINST FRA это программно-аппаратный комплекс, предназначенный для измерения амплитудно-частотной характеристики (АЧХ) репитеров в диапазоне частот от 700 до 2700 МГц. Прибор позволяет замерить усиление и выявить самовозбуждение репитера.
ARINST FRA предназначен для компаний, занимающихся производством и продажей репитеров, а так же для монтажных бригад.
Питание прибора и связь с компьютером осуществляется через интерфейс USB 2.0. Управление прибором и вывод графиков АЧХ репитеров в реальном времени осуществляется с помощью приложения устанавливаемого на ПК.
Стоимость ПО составляет 50 грн в месяц. При покупке анализатора первые 6 месяцев использования ПО (с момента активации) включены в стоимость.
Приложение поддерживает операционную систему Windows версий 7-10.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ARINST FRA: | |
|---|---|
| Рабочий диапазон частот | 700 — 2700 МГц |
| КСВ по входу, не более | 2 |
| Режим измерений | S21 (Uplink), S12 (Downlink) |
| Уровень зондирующего сигнала в режиме High | -55 ... -65 дБм |
| Уровень зондирующего сигнала в режиме Low | -65 ... -75 дБм |
| Динамический диапазон измерения коэффициента усиления в режиме High | 80 дБ |
| Динамический диапазон измерения коэффициента усиления в режиме Low | 90 дБ |
| Максимальная измеряемая входная мощность без внешних аттенюаторов | 23 дБм (0,2 Вт) |
| Максимальная входная мощность без внешних аттенюаторов не приводящая к повреждению прибора | 27 дБм (0,5 Вт) |
| Подключение к ПК | USB |
| Максимальный потребляемый ток | 500 мА |
| Рабочий диапазон температур | 0 ... +40оС |
| Габаритные размеры (ДxШxВ) | 155x81x27 мм |
| Масса нетто | 0,22 кг |
Основные преимущества ARINST FRA:
- Поддержка наиболее распространенных операционных систем: Windows, Linux, Mac.
- Содержит все необходимые компоненты для установки. Прибор подключается к ПК по USB кабелю.
- Интерфейс приложения нагляден и интуитивно понятен пользователю.
- Предустановлены три частотных диапазона GSM 900, GSM 1800 и 3G. Возможность редактирования существующих и создания новых частотных диапазонов.
- Одновременное отображение двух графиков АЧХ: S21 Uplink и S12 Downlink.
- Автоматическая проверка актуальной версии прошивки прибора и её обновление.
- Прибор укомплектован набором принадлежностей для измерений параметров репитеров с высокочастотными разъёмами F- и N-типа и выходной мощностью до 2 Вт.
Рекомендуемые значения внешних аттенюаторов, которые необходимо использовать при измерении АЧХ репитеров с различной выходной мощностью:
| Диапазон выходной мощности репитера | Минимальное значение внешних аттенюаторов |
| менее 0,2 Вт / менее 23 дБм | 0 дБ |
| 0,2 ? 0,5 Вт / 23 ? 27 дБм | 4 дБ |
| 0,5 ? 1 Вт / 27 ? 30 дБм | 7 дБ |
| 1 ? 2 Вт / 30 ? 33 дБм | 10 дБ |
| 2 ? 5 Вт / 33 ? 37 дБм | 14 дБ |

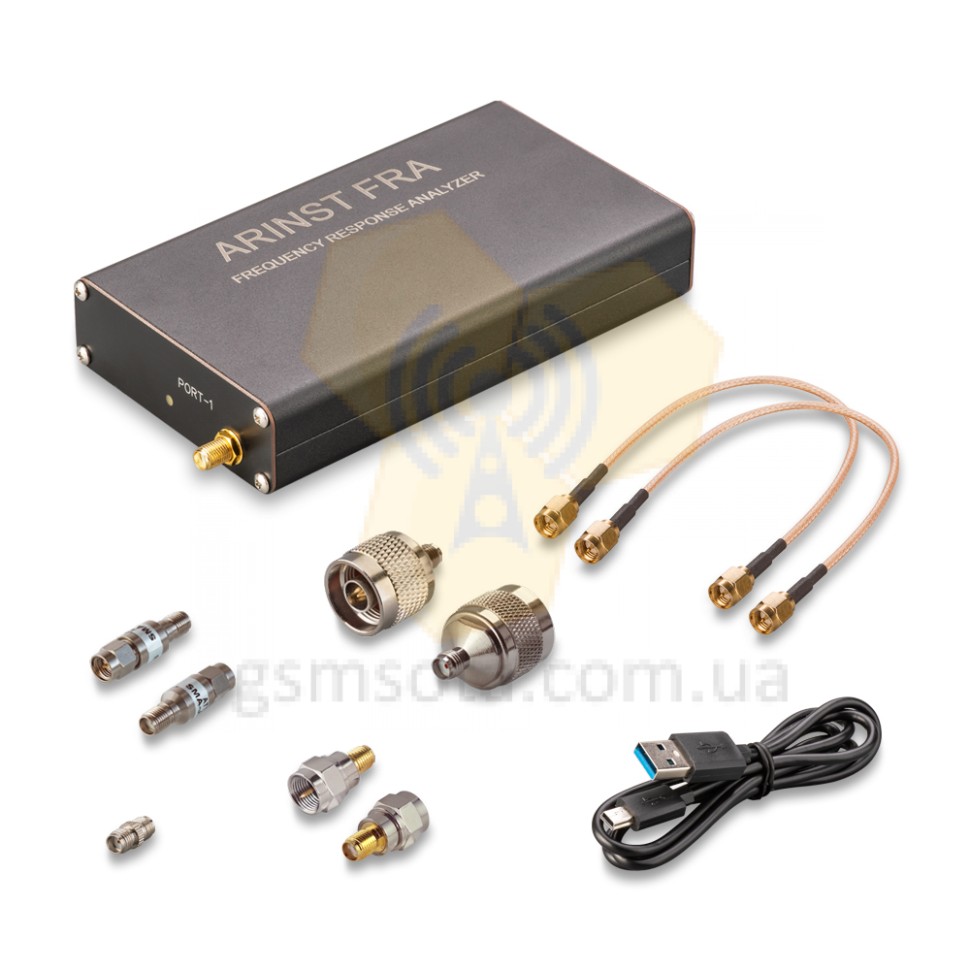

Комплектация:
- Измеритель параметров репитеров ARINST FRA
- Кабель USB 2.0 - Mini-USB
- Кабель измерительный SMA (male) - SMA (male) прямой / угловой - 2 шт.
- Кабель измерительный SMA (male) - SMA (male) угловой / угловой - 2 шт.
- Перемычка калибровочная SMA (female) - SMA (female)
- Аттенюатор 10 дБ - 2 шт.
- Переходник SMA (female) - F (male) - 2 шт.
- Переходник SMA (female) - N (male) - 2 шт.
Характеристики
| Диапазон частот | до 3000 Мгц |
| ВЧ разъем | SMA Female |
| Бренды | Kroks |
| Drone | Рекомендовано для Дронів |
| Страна производитель | Оркостан |
